ماشین آلات خط تولید تایل و اسلب سنگبری

ماشین آلات خط تولید تایل و اسلب سنگبری را می شناسید ؟ ذخایر شناخته شده انواع سنگ‌های گرانیتی، مرمریت، تراورتن و مرمرها جهان حدود ۱۵میلیارد تن و درایران با دارا بودن  بیش از  چهار نیم تن میلیون تن ذخیره سنگ تزیینی ساختمانی با تنوع  رنگ و کیفیت  جایگاه ممتازی را دارد.تغییرات میزان صادرات سنگ کشور در 25سال اخیر به طور متغیر بین 70 تا 300 میلیون دلار محدود بوده که این رقم در مقابل تجارت جهانی 23 میلیارد دلاری و صادرات 2.5 میلیارد دلاری کشور همسایه ترکیه ناچیز شمرده می‌شود مزیت طبیعی و ظرفیت معادن کشور بموازات زیر ساخت فنی و تکنیکال طراحی وساخت ماشین آلات بموازات نیروی انسانی متخصص و کارآمد موتور محرکه  طراحی ، تولید و توسعه ماشین آلات مدرن  فراوری و برش سنگ باشد کاردوک با همکاری ماشین سازان داخلی آماده تامین ماشین آلات مورد نیاز سنگبری های داخل کشور و صادرات آن به مشتریان خارج از کشور می باشد.

. برای مشاهده سایر انواع طرح توجیهی صنایع معدنی  و طرح توجیهی سنگبری مرمریت کلیک کنید.

شرکت ماشین ساز همکار کاردوک با نیم قرن تجربه، از  اواخر دهه ۸۰ طراحی و ساخت ماشین آلات سنگبری گذاشت  بصورت مهندسی معکوس و بهینه سازی  دستگاههای ساب و کالیبر ه نمودن سنگ  آغاز کردند.و  پس از تجربه بسیار موفق در بخش ماشین آلات تولید  تایل ، طراحی و  ساخت دستگاههای اسلب سنگ  را با تولید دستگاههای  ساب و پیش ساب اسلب ادامه دادند نتیجه دستگاههای متعدد تولیدی همانند  دستگاه 5000LUX-MASTER  KFT  است .  طراحی منحصر به فرد و کیفیت کم نظیر این ماشین تولید کنندگان سنگ در داخل کشور را از خرید دستگاههای اروپایی بی نیاز می نماید .

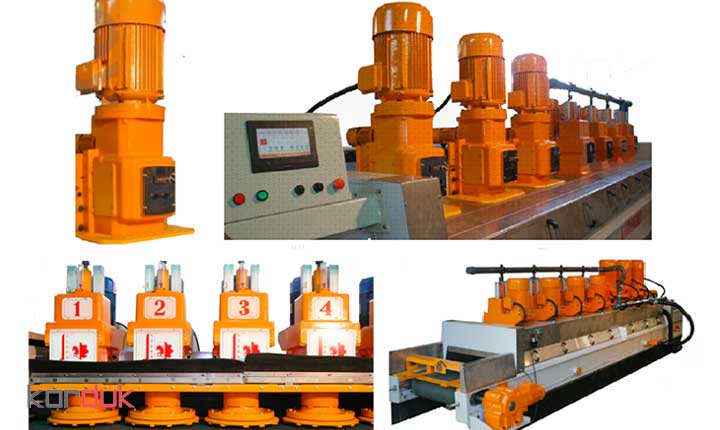

دستگاه کالیبراسیون

اسپیندل های دستگاه  کالیبر کننده سنگ بر یک ساختار یکپارچه چدنی محکم و  قوی بنا شده اند که می تواند  لرزش های ایجاد شده  حین کار  دستگاه را به راحتی در طی چرخه های کاری طولانی ،مستمر  و تحت  فشار   کاملاً  از بین ببرد. مونتاژ پیچ بال اسکرو بر روی صفحه برش  الماسه امکان دقت و اطمینان از عملکرد را تامین می کند. همچنین این سیستم در صورت قطع شدن تسمه  نقاله، به صورت خودکار، اسپیندل را بالا می برد و مانع از  فعالیت  بیش از حد ابزار برش الماسه  بر روی قطعه کار می شود و هنگام  تعویض راه اندازی مجدد تسمه نقاله دستگاه  ، اسپیندل به طور خودکار به عمق ماشین کاری از پیش تعیین شده خود باز می گردد.

این دستگاه با استفاده از مهندسی معکوس وبهبود در طراحی وساخت دستگاه کالیبر ایتالیا تولید شده و ماشین ساز توانسته است  دستگاه کالیبراسیون سنگ  را با عرض های ۸۰-۹۰ سانتی متر تولید نماید. تعداد هدهای استفاده شده در دستگاه کالیبر می تواند به فرم  و تنوع های متغیر بشرخ زیر باشد.

  • دستگاه دارای 3 کله کالیبر + ۳ کله ساب
  • دستگاه دارای 3 کله کالیبر + 4 كله ساب
  • دستگاه دارای 3 کله کالیبر +۵ کله ساب
  • دستگاه دارای 4 كله كالیبر  +6   كله ساب
  • دستگاه دارای 4 کله کالیبر ۸ كله ساب

دستگاه کالیبراسیون

 از مزایای مهم فنی  این دستگاه می توان به موارد ذیل اشاره کرد

1- کلیه ی لوازم استفاده شده در مدار برق قدرت دستگاه، برند Schneider فرانسه می باشد.

۲. سیستم پنوماتیک دستگاه برند Festo آلمان می باشد.

٣. گیربکس خورشیدی استفاده شده برای حرکت نوار، برند Yilmaz ترکیه می باشد.

  1. تنظيم عرض کار دستگاه به صورت کاملا اتوماتیک انجام می شود.

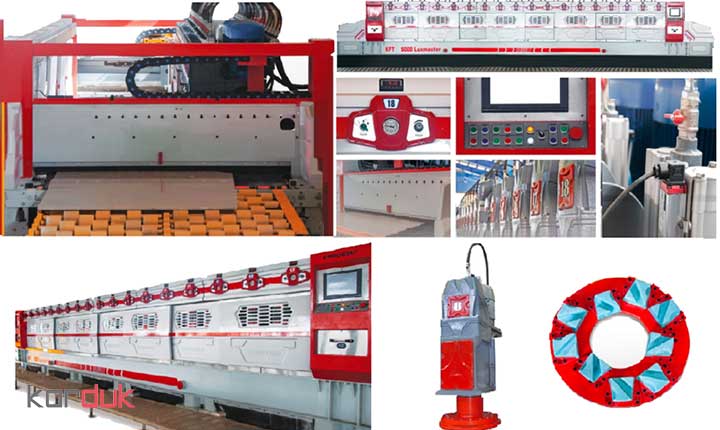

دستگاه ساب  S2000

دستگاههای ساب اسلب    ۱۹، ۱۸ و ۲۰  کله و دستگاههای پیش ساب دارای  ۱۲ و ۱۶ هد در زمره  محصولات  تولید قرار دارند و طراحی خاص این دستگاه  باعث افزایش ظرفیت  تولید شده و امکان دستیابی به  بالاترین میزان کیفیت فراوری سنگ را فراهم می نماید  شکستگی های سنگ در هر نقطه و به هر فرمی که باشند توسط دوربین پیشرفته دستگاه  شناسایی شده و فرمان لازم را به هدها  برای ساب صادر می کند. این دوربین های حاصل همکاری مشترک شرکت ماشین ساز در استفاده از تکنولوژی زیمنس آلمان می باشد کیفیت سنگ های خروجی و میزان درخشندگی سطح آن، این قابلیت را به شما میدهد تا مبتنی بر کیفیت سنگ فراوری شده صادراتی موفق را تجربه کنید این  دستگاه نیز  با مهندسی معکوس دستگاه ساب ایتالیایی همانند برتون ایتالیا باز طراحی و ساخت شده و ماشین سازی توانسته است دستگاه ساب را با عرض های ۹۰ و ۸۰ سانتی متر تولید نماید . تعداد هدهای استفاده شده در دستگاه ساب این مجموعه می تواند از ۸ الی ۲۰  عدد متغیر باشد. از مزیت های فنی  این دستگاه می توان به موارد ذیل اشاره نمود:

1- کلیه ی لوازم استفاده شده در مدار برق قدرت دستگاه، برند Schneider فرانسه می باشد.

2-سیستم پنوماتیک دستگاه برند Festo آلمان می باشد. حرکت عرضی دستگاه توسط دو یا چهار الکترو گیربکس ۵/۵ کیلو واتی حاصل می شود. لازم  به ذکر است که الکترو گیربکس ها نیز برند Yilmaz ترکیه می باشد.

4-با بهره گیری از جدیدترین تکنولوژی در زمینه ضربه گیرهای پلاستیکی، مصرف لقمه به پاپین ترین حد خود رسیده است. همچنین طراحی دینامیکی صفحات لقمه گیر باعث شده کیفیت ساب سنگ خروجی به بالاترین میزان خود برسد.

5- تنظیم عرض کار دستگاه به صورت کاملا اتوماتیک انجام می شود.

6- سیستم PLC استفاده شده در دستگاه از برند Siemens و مدل ۱۲۰۰ S می باشد.

7-گیربکس خورشیدی استفاده شده برای حرکت نوار، برند Yilmaz ترکیه می باشد.

 دستگاه ساب  خط تولید  تایل  دارای طراحی و ساخت  خاص است که منجر به استحکام بیشتر و اطمینان از عملکرد، تعمیر و نگهداری آسان   به دلایل زیر می گردد:

  1. استفاده از یک آلیاژ خاص چدنی برای تولید هد
  2. افزایش قدرت موتور
  3. کانال های روانکاری جدید در بوشینگ شافت
  4. سیستم جدید تغذیه آب مرکزی در یک موقعیت مرتفع نصب شده و از ایجاد و ته نشین شدن هرگونه رسوبی جلوگیری می کند.
  5. سیلندرهای پایین و بالابر جدید با میله محافظت شده
  6. گریس خورهای متمرکز نصب شده در قسمت جلوی اسپیندل
  7. ياتاقانهای کف گرد (یاتاقان محوری) خود تنظیم جديد
  8. سیستم  نشان دادن مصرف مواد ساینده

ویزگی هدهای ساب زن

  • دانش فنی و تجربه مهندسین ماشین سازی  موجب طراحی هدهایی شد که نمونه آن، فقط در دستگاههای  ایتالیایی موجود است
  • جنس هدهای ساب زن، آلیاژ خاصی از آلومینیوم می باشد که پس از ریخته گری، عملیاتهای T6 و پس از آن سخت گاری . آنادایز بر روی آن انجام می گیرد
  • کلیه قطعات هدهای ساب زن پس از خشن تراشی، تنش زدایی می شوند
  • گریسکاری بلبرینگ ها به صورت دستی و یا توسط دستگاه گریس زن اتوماتیک انجام می شود
  • بخش قابل توجهی از کیفیت سنگهای ساب خورده وام دار این واحد پیشرفته می باشد

ویزگی هدهای ساب زن

 ویژگی صفحات لقمه گیر

  • هر کدام از هدهای دستگاه دارای صفحات لقمه گیری مستقل و با کیفیت بی نظیر می باشد
  • این صفحات با قطر 550 میلیمتر و قابلین نصب 8 الی 10 لقمه طراحی شده است
  • سنگ ها بطور کلی در تمامی زوایا و شکستگی ها ساب زده می شوند که این در نتیجه طراحی دینامیک و پایداری صفحات است
  • استفاده از ضربه گیرهای پبشرفته در این صفحات مانع از ضربه و آسیب  سنگ  می شود و کیفیت ساب نهایی را بهبود می بخشد
  • کاهش مصرف لقمه و یکنواختی ساب درتمامی عرض سنگ از مهمترین مزیت های این صفحات می باشد .

ویژگی پل متحرک با طراحی دینامیک و پایدار

  • شاسی متحرک که هدهای دستگاه بر روی آن قرار می گیرند از ورق با آلیاژهای مخصوصی ساخته شده است
  • طراحی پایدار با توجه به مرکز ثقل پل باعث شده تا دستگاه در حین حرکت کمترین لرزش و ضربه را داشته باشد، که این امر  دستگاه KFT 5000  را قابل رقابت با دستگاههای ایتالیایی کرده است
  • سرعت این پل متحرک را می توان تا ۷۰ متر بر دقیقه افزایش داد

دستگاه  اسلب بر (Gangsaws) وقله بر

این دستگاه با قابلیت برش سنگ های ماربل ،تراورتن و اونیکس یا تعداد تیغه 80-85  تیغه و کورس حرکتی 1 متر را دارا می باشد . دراین سیستم تیغه گیرها در ارتفاع معینی ثابت می ماند وبلوک در راستای قائم بالا برده می شود مکانیزم حرکتی تیعه های سیستم از یک طرف چناقی( V  شکل )و در  طرف مقابل فلت می باشد .طول تیغه ها 4600 میلیمتر و بیشترین طول سنگ 4 متر  با حداکثر ارتقاع 5 متر را می توان برش داد.

دستگاه  اسلب بر (Gangsaws) وقله بر

 ماشین آلات خطوط برش وفراوری سنگ  های سخت و نرم با توجه به نوع سنگ و ظرفیت و شکل و اندازه برش ، ساب ، فراوری، انتقال و بسته بندی سنگ  متفاوت است و هرکدام از دستگاههای خط تولید دارای مشخصات فیزیکی ،الکتریکی و ابعادی متفاوتی است لذا لازم است براساس نیاز درخواست خود را برای اخذ جزییات فنی و کارکردی  ماشین آلات خط تولید  منعکس نمایید .

دستگاه  اسلب بر (Gangsaws) وقله بر

برای بررسی دقیق و اخذ اطلاعات دقیق تر با مشاوران و کارشناسان خیره وباتجربه کاردوک تماس بگیرید.
