طرح تولید الکتروموتور

طرح توجیهی تولید الکتروموتور به منظور تولید وسیله ای که وظیفه آن تبدیل انرژی الکتریکی به انرژی مکانیکی است، توسط کارشناسان مجرب کاردوک طراحی و نوشته می شود. از الکتروموتور به عنوان قلب تپنده لوازم خانگی، تجهیزات صنعتی، ماشین آلات و تجهیزات شهری و … یاد می شود. الکتروموتورها بر اساس نوع برند و کاربردی که دارند، دارای ابعاد، توان خروجی و تکنولوژی ساخت متفاوتی می باشند؛ همینطور بر اساس ساختاری که دارند با دو جریان مستقیم (DC) و جریان متناوب (AC) کار می‌ کنند. الکتروموتورها دارای دو جزء اصلی شامل استاتور و روتور هستند. در صورتی که علاقه مند به فعالیت در زمینه تولید الکتروموتور هستید، برای اطلاع از تمامی جوانب این طرح تا انتهای این مقاله همراه ما باشید. جهت ارائه سفارش و نوشتن طرح توجیهی کلیک کنید.

معرفی محصول | طرح تولید الکتروموتور

همانطور که اشاره کردیم، الکتروموتور نوعی ماشین است که کارکرد آن به گونه ای می باشد که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. ایده تولید الکتروموتورها در واقع بر این اساس می باشد که وقتی یک هادی حامل جریان الکتریسیته تحت تاثیر یک میدان مغناطیسی قرار می گیرد، از سوی میدان مغناطیسی نیرویی به آن هادی حامل جریان اعمال می گردد.

اغلب موتورهای الکتریکی به صورت دوار طراحی شده اند اما موتورهای خطی هم وحود دارند. هر کدام از الکتروموتورها دارای دو جز اصلی شامل جزء متحرک و جزء ثابت هستند. بخش متحرک الکتروموتورها روتور و بخش ثابت آن ها که درون موتور قرار دارد، استاتور نام دارد.

• روتور : بخش متحرک الکتروموتور روتور نام دارد که متشکل از یک شفت سیم پیچی شده است. شفت تحت تاثیر نیروی مغناطیسی که استاتور ایجاد می کند، می چرخد.

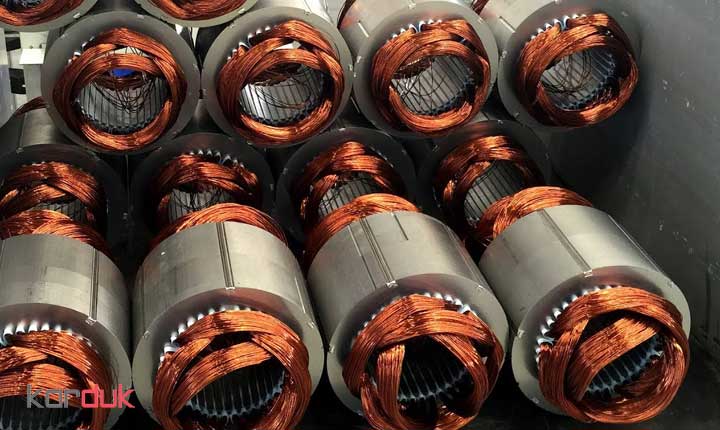

• استاتور : قسمت ثابت الکتروموتور استاتور نام دارد که با نام بدنه موتور نیز آن را می شناسند. سیم پیچ ها در داخل شیارهای بدنه استاتور قرار گرفته اند.

در یک الکتروموتور، به دلیل نیروی ایجاد شده توسط میدان مغناطیسی استاتور، گشتاوری ایجاد می شود که همین گشتاور منجر به چرخش روتور به دور محور خود می شود. همانطور که پیش تر اشاره کردیم الکتروموتور ها وابسته به ساختاری که دارند از جریان مستقیم DC و یا جریان متناوب AC تغذیه می کنند.

واحد های تولیدی که تولید الکتروموتور را در نظر دارند، باید توجه کنند که تولید این محصول به تنهایی مقرون به صرفه نیست و لازم است به منظور کاهش هزینه ها و افزایش سهم از بازار فروش، دیگر محصولات را نیز به لیست تولیدات خود اضافه کنند.

کد آیسیک محصول | طرح توجیهی تولید الکتروموتور

بر اساس سیستم طبقه بندی وزارت صنایع و معادن، کد آیسیک مرتبط با طرح تولید الکتروموتور، کد 31101216 می باشند.

شرایط واردات محصول

مطابق کتاب مقررات صادرات واردات وزارت بازرگانی محدودیت خاصی در زمینه واردات محصول مورد بررسی در طرح تولید الکتروموتور وجود ندارد و وارد کنندگان مجاز هستند با پرداخت حقوق گمرکی آن اقدام به واردات آن نمایند.

معرفی موارد مصرف و كاربرد محصول

الکتروموتورها از تجهیزات الکتریکی محسوب می شوند که کارکرد آن ها به گونه ای است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کنند. از همین رو الکتروموتورها در بخش های مختلف صنعتی، کشاورزی، خانگی، تجاری و … مورد استفاده قرار می گیرند و به طور متوسط میزان 40 الی 50 درصد از برق تولیدی کشور را مصرف می کنند.

در طرح حال حاضر، هدف تولید الکتروموتورهایی است که دارای توان مصرفی کمی هستند و به عنوان مکمل در کنار دیگر الکتروموتورها در دستگاه هایی شامل سبزی خردکن ها، هواکش های خانگی، واتر پمپ ها، کولرهای آبی، پمپ های کوچک و … کارایی دارند.

در مورد توان مصرفی الکتروموتورها، هیچ بازه خاصی وجود ندارد اما متناسب با کاربرد آن ها می توان اقدام به تولید الکتروموتورهایی با توان مصرفی متفاوتی نمود. الکتروموتورها در دسته های تک فاز، دو فاز و سه فاز تقسیم می شوند که عملکرد آن ها با جریان های مستقیم و متناوب است.

بررسی کالاهای جايگزين و تجزيه تحليل اثرات آن بر مصرف محصول

با در نظر گرفتن کارایی و اهمیت استفاده از الکتروموتور، می توان ژنراتور را به عنوان یک جایگزین مناسب برای این محصول معرفی کرد. اما از معایب ژنراتور این است که فضای زیادی را اشغال می کند و در تمامی زمینه ها نمی تواند جایگزین مناسبی برای الکتروموتور باشد.

بررسی اهمیت استراتژیكی كالا در دنيای امروز

همانطور که اشاره کردیم الکتروموتور ها از تجهیزات الکتریکی هستند که بر اساس روابط میان جریان های الکتریکی و میدان های مغناطیسی، انرژی الکتریکی را به انرژی مکانیکی تبدیل می کنند. در زمان تبدیل انرژی الکتریکی به مکانیکی مقداری انرژی تلف می شود.

با در نظر گرفتن این موضوع ساخت تجهیزات با کیفیت برای رسیدن به حداکثر بازدهی از اهمیت بالایی برخودار است، به همین دلیل سازندگان تجهیزات می توانند دارای نقش مهمی در کاهش مصرف تلفات انرژی الکتریکی داشته باشند. از مهم ترین عامل های ایجاد تلفات در الکتروموتور ها می توان به موارد زیر اشاره کرد :

• عبور جریان الکتریکی از سیم پیچی های استاتور و روتور و مقاومت الکتریکی میان آن ها
• مغناطیسی شدن متوالی هسته موتور و همینطور جریان های گردابی ایحادی
• تلفات ناشی از اصطحکاک های مغناطیسی
• اثرات پارازیتی

هر ساله مقادیر فراوانی از انرژی الکتریکی به دلیل عدم بازدهی مناسب الکتروموتورها هدر می رود. به همین دلیل بسیاری از کشور ها در تلاش هستند که با بهبود عملکرد این تجهیزات الکتریکی از اتلاف انرژی جلوگیری کنند.

کشورهای عمده توليد کننده و مصرف کننده محصول | طرح تولید الکتروموتور

کشورهای صنعتی شامل کشورهای آمریکا، چین، ژاپن، آلمان، فرانسه و انگلستان از بزرگ ترین و عمده تولید کنندگان الکتروموتور در کشور هستند. در حال حاضر بیشترین الکترودهای وارداتی در کشورمان از کشورهای آلمان، ایتالیا، چین، تایلند و کره وارد کشور می شوند.

مواد اولیه مورد نیاز | طرح تولید الکتروموتور

در خط تولید الکتروموتور به برخی مواد اولیه به شرح موارد زیر نیاز است:

• مفتول مسی
• آلومینیوم
• لوله وارنیش
• لحیم
• سيم شارلاکدار
• سيستم تغذيه
• قرقره پلاستيکي
• پیچ
• بوش لوله اي
• بوش زينتر شده
• جعبه مقوايي
• کارتن
• و …

لازم به ذکر است که تمامی مواد اولیه مورد نیاز در خط تولید الکتروموتور از طریق منابع داخلی قابل تامین می باشد.

دانش فنی و فرآیند تولید الکتروموتور

به طور کلی برای تولید الکتروموتور قطعات مورد نیاز برای آن به صورت آماده تهیه می شوند و سپس مونتاژ می گردند.

• پیش مونتاژ استاتور (دریافت مواد اولیه فولادی + جوشکاری + پرس)
• پیش مونتاژ قرقره سیم پیچی شده (با مواد اولیه سیم لاکی)
• پیش مونتاژ روتور (با مواد اولیه ورق فولادی)
• مونتاژ نهایی و بسته بندی

در طرح تولید الکتروموتور، به منظور نیاز به سرمایه گذاری کم تر، عدم وابستگی به تکنولوژی های خاص و … تولید با روش نیمه اتوماتیک پیشنهاد می گردد که به واسطه آن می توان از امکانات سخت افزاری موجود در کشور نیز بهره مند شد. برخی از قطعات مورد نیاز برای تولید الکتروموتور به صورت آماده از بازار تهیه می گردند و تهیه برخی دیگر نیز به کارخانه های فعال در این زمینه سفارش داده می شود. از مهم ترین قطعات مورد نیاز برای ساخت الکتروموتور می توان به موارد زیر اشاره کرد :

• قرقره پلاستیکی که به روش تزریق پلاستیک تولید می گردد.
• ورقه هسته سیم پیچ، ورقه هسته استاتور و ورقه هسته استاتور که هر دو قطعه به طور همزمان به روش پرسکاری تولید می گردند.
• شفت فولاد که طی مراحل مختلف شامل تراشکاری، نخ زنی سرشفت، برش، سوراخکاری سرشفت و … تولید می شود.
• بدنه نگهدارنده عقبی و جلویی شفت که از جنس پلی آمید مسلح (پلی آمید و شیشه) و زاماک قابل تولید است و به واسطه ماشین دایکاست تولید می شود.
• روتور که پس از وارد کردن شفت موقت به داخل آن لازم است به واسطه ماشین دایکاست، حفره های روتور آلومینیوم به داخل آن تزریق شود.
• واشر فنر که در اثر پرسکاری ورق به واشر تبدیل می شود.
• حلقه مسی که در نتیجه فرم دهی مفتول مسی به شکل یو ایجاد می شود.

قطعات آماده مورد نیاز برای تولید الکتروموتور نیز شامل سیم شارلاکدار، سیم تغذیه، لحیم، لوله وارنیش، نوار چسب عایق، پرچ فولادی، مفتول مسی،آلومینیوم، بوش لوله ای، واشر پلاستیکی، بوش زینتر شده و پیچ می باشند.

تجهیزات و ماشین آلات مورد نیاز | طرح تولید الکتروموتور

در خط تولید الکتروموتور به برخی ماشین آلات و تجهیزات به شرح موارد زیر نیاز است:

• نقاله
• پرس هيدروليک
• پرس پنوماتيکی
• کمپرسور
• پرس دستی
• تجهيزات آزمايشگاهی شامل ميکرومترکوليس، دستگاه تست دی الکتريک، ترازوی دقيق، مولتی متر ديجيتالی، اهم متر ديجيتالی و …
• تجهيزات حمل و نقل درون کارگاهی
• دستگاه جوشکاری
• پيچ سفت کن
• و …
