طرح توجیهی نیروگاه برق سولار یک مگاواتی

در |طرح توجیهی نیروگاه برق سولار یک مگاواتی به بررسی چنبه های فنی ،مالی و افتصادی طرح می پردازیم .  تولید برق از منابع هیدروکربن و  زغال سنگ  همزمان با تامین نباز های انرژیکی زیر ساخت  تولید و خدمات  مسئول  ایجاد آلودگی های زیست محیطی و یک ‌چهارمِ کلِ انتشار جهانی گازهای گلخانه‌ای در جهان است.  از این ‌رو توسعه  تولید برق جایگزین  از منابع تجدید پذیر همانند نور خورشید و باد برای دستیابی به اهداف توسعه و تامین انرژی‌های پاک  به یک ضرورت جهانی تبدیل شده است.

  توسعه تولید  انرژی های پاک همزمان با کمک به حفاظت از محیط زیست فرصت‌های بزرگ اقتصادی را در بخش های تولید و خدمات مرتبط  علاوه بر ایجاد اشتغال به ارمغان آورده است . نکته بسیار هیجان‌انگیز این است که فناوری تولید انرژی خورشیدی  هنوز در مراحل آغازین خود قرار دارد لذا  ظرفیت‌های عظیمی برای ارتقای سطح تکنولوژی  تجهیزات خورشیدی وجود دارد؛ امری که مستقیماً به کاهش بیشتر هزینه‌های تولید برق خواهد انجامید.

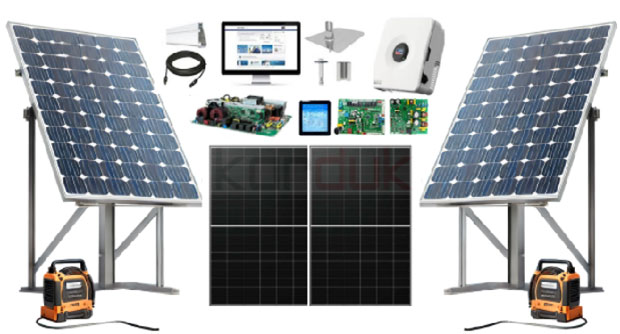

معرفی محصول |طرح توجیهی نیروگاه برق سولار یک مگاواتی

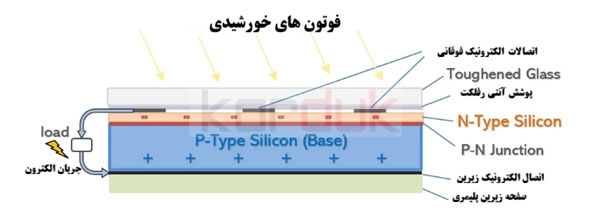

سلول‌های فتوولتائیک خورشیدی

سولار سل  خورشیدی  و یا سلول فتوولتاییک  از یک نیمه ‌هادی  دارای  اتصال الکتریکی تشکیل شده است که می تواند انرژی خورشیدی را جذب و به انرژی الکتریکی تبدیل می‌نماید. فوتون های نوری که توسط سلولار سل جذب می‌شوند باعث ایجاد توان و  احتلاف پتانسیل الکتریکی و برقراری جریان الکتریکی می‌شود. از به هم  پيوستن تعدادی سلول‌هاي خورشيدي يك ماژول الکتریکی و  از اتصال تعدادي ماژول يك آرايه  خورشیدی ساخته مي‌شود.

این پانل های خورشیدی مستقیماً نور را  به انرژی و جریان مستقیم الکتریکی DC  تبدیل می‌کنند. میزان بازدهی تبدیل انرزی پنل خورشیدی به  نوع سلول ها و ویژگی‌های ساختار نیمه هادی  سیلیکون مورد استفاده بستگی دارد که می تواند  تک‌ کریستال یا  و پلی کریستال باشد که بر پایه یک ویفر بسیار نازک قرار می گیرد. که کمتر از یک دهم  میلی‌متر ضخامت دارد و از سیلیکون نوع  p مثبت یا سیلیکون نوع n منفی ساخته می‌شود.

رشد تکنولوزی ساخت لایه های نازک نیم هادی اندازه‌ها و پیکربندی‌های مختلف سلولی زیادی در دسترس قرارداده که می تواند  کارایی و عملکرد مناسب تری با استفاده از نوارهای نازک ویفر همپوشانی شده در  انواع پنل‌های خورشیدی  ایجاد نماید.بیشتر پنل‌های خورشیدی خانگی شامل ۶۰ سلول تک‌کریستالی (مونوکریستالین) با اندازه کامل هستند که بسته به نوع سلول مورد استفاده، از طریق «باس‌بار»ها (busbars) به صورت سری به یکدیگر متصل شده‌اند تا ولتاژی بین ۳۰ تا ۴۰ ولت را تولید کنند.

پنل‌های خورشیدی بزرگ‌تری که در سیستم‌های تجاری و نیروگاه‌های خورشیدی در مقیاس صنعتی (utility-scale) به کار می‌روند، دارای ۷۲ سلول یا ۱۴۴ سلول نیم ‌اندازه هستند و در نتیجه با ولتاژ بالاتری کار می‌کنند. اتصالات الکتریکی که سلول‌ها را به هم پیوند می‌دهند، «باس‌بار» نامیده می‌شوند و امکان جریان یافتن الکتریسیته در تمام سلول‌های مدار را فراهم می‌سازند.

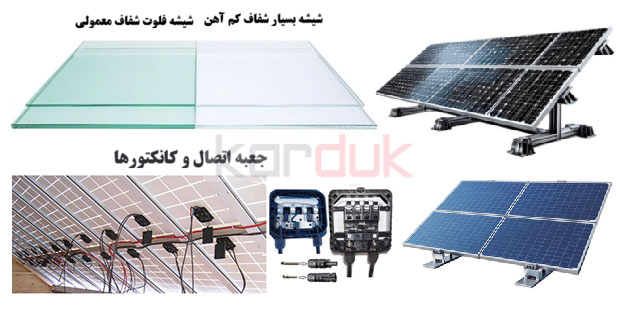

ساختار ماژول های خورشیدی |طرح توجیهی نیروگاه برق سولار یک مگاواتی

شیشه محافظ رویی

ورق شیشه جلویی، سلول‌های فتوولتایی  را در برابر آب ،  هوا و ضربه ناشی از تگرگ یا آوار موجود در هوا محافظت می‌کند. این شیشه معمولاً از جنس شیشه سکوریت با مقاومت بالا است که ۳.۰ تا ۴.۰ میلی‌متر ضخامت دارد و برای مقاومت در برابر بارهای مکانیکی و تغییرات شدید دما طراحی شده است.

حداقل استاندارد تست ضربه IEC، پنل‌های خورشیدی را ملزم به مقاومت در برابر ضربه سنگ‌های تگرگ با قطر ۱ اینچ (۲۵ میلی‌متر) که با سرعت تا ۶۰ مایل در ساعت (۲۷ متر بر ثانیه) حرکت می‌کنند، می‌کند. در صورت تصادف یا ضربه شدید، شیشه سکوریت نیز بسیار ایمن‌تر از شیشه استاندارد است زیرا به جای قطعات تیز و ناهموار، به قطعات ریز خرد می‌شود.

شیشه پنل خورشیدی

برای بهبود کارایی و عملکرد، اکثر تولیدکنندگان از شیشه با انتقال بالا استفاده می‌کنند که دارای محتوای آهن بسیار کم و یک پوشش ضد انعکاس در قسمت عقب برای کاهش تلفات و بهبود انتقال نور است.

قاب آلومینیومی

فریم آلومینیومی با محافظت از لبه بخش لمینت که سلول‌ها را در خود جای داده و همچنین فراهم کردن یک ساختار محکم برای نصب پنل خورشیدی در موقعیت مناسب، نقش مهمی ایفا می‌کند. بخش‌های آلومینیومی اکسترود شده به گونه‌ای طراحی شده‌اند که بسیار سبک، سفت و قادر به تحمل فشار و بارگذاری شدید ناشی از باد شدید و نیروهای خارجی باشند. قاب آلومینیومی می‌تواند نقره‌ای یا مشکی آنودایز شده باشد و بسته به سازنده پنل، بخش‌های گوشه‌ای می‌توانند با پیچ، پرس یا گیره به هم متصل شوند و سطوح مختلفی از استحکام و سفتی را ارائه دهند.

فیلم EVA

این فیلم اتیلن وینیل استات یک لایه پلیمری بسیار شفاف (پلاستیکی) با طراحی ویژه است که برای کپسوله کردن سلول‌ها و نگه داشتن آنها در موقعیت خود در طول ساخت استفاده می‌شود. ماده EVA باید بسیار بادوام و مقاوم در برابر دما و رطوبت شدید باشد و با جلوگیری از ورود رطوبت و گرد و غبار، نقش مهمی در عملکرد طولانی مدت ایفا می‌کند.

لایه‌بندی در دو طرف سلول‌های PV، مقداری جذب شوک را فراهم می‌کند و به محافظت از سلول‌ها و سیم‌های اتصال در برابر ارتعاشات و ضربه ناگهانی ناشی از سنگ‌های تگرگ و سایر اشیاء کمک می‌کند. یک فیلم EVA با کیفیت بالا با درجه بالایی از آنچه که به عنوان «اتصال عرضی» شناخته می‌شود، می‌تواند تفاوت بین طول عمر طولانی و خرابی پنل به دلیل ورود آب باشد. در طول ساخت، سلول‌ها ابتدا قبل از مونتاژ در داخل شیشه و ورق پشتی، با EVA کپسوله می‌شوند.

صفحه پشتی

ورق پشتی، پایین ترین لایه پنل‌های خورشیدی استاندارد است که به عنوان یک مانع رطوبت و پوسته خارجی نهایی عمل می‌کند تا هم محافظت مکانیکی و هم عایق الکتریکی را فراهم کند. جنس صفحه پشتی از پلیمرها یا پلاستیک‌های مختلفی از جمله PP،  PET و PVF ساخته شده است.این لایه   سطوح مختلفی از محافظت، پایداری حرارتی  و مقاومت  طولانی مدت  در برابر اشعه ماوراء بنفش را ارائه می‌دهند. رنگ صفحه پشتی معمولاً به رنگ سفید است، اما بسته به سازنده و ماژول، به صورت شفاف یا مشکی نیز موجود است

پنل‌های شیشه‌ای دوطرفه:   برخی از پنل‌ها مانند پنل‌های دو طرفه و بدون قاب ، از یک پنل شیشه‌ای پشتی به جای یک صفحه پشتی پلیمری استفاده می‌کنند. شیشه جانبی پشتی از اکثر مواد صفحه پشتی محکم و بادوام‌تر است و بنابراین برخی از تولیدکنندگان 30 سال ضمانت عملکرد برای پنل‌های شیشه‌ای دوطرفه را  ارائه می‌دهند.

جعبه اتصال و کانکتورها

باکس اتصال، محفظه‌ای کوچک و مقاوم در برابر شرایط جوی است که در پشت پنل قرار دارد. این جعبه برای اتصال ایمن کابل‌های مورد نیاز جهت اتصال پنل‌ها به یکدیگر ضروری است. جعبه اتصال از آن جهت حائز اهمیت است که نقطه مرکزی اتصال گروه‌های سلولی محسوب می‌شود و باید در برابر رطوبت و آلودگی محافظت گردد.

فناوری تولید سلول‌های خورشیدی| طرح توجیهی نیروگاه برق سولار یک مگاواتی

اندازه سلول‌های خورشیدی با توجه به نوع کاربرد موردنظر انتخاب می‌شود. اندازه  این سلول‌ها معمولاً به شکل مربع می‌باشند ولی می‌توان آن‌ها را به اشکال دیگری مانند دایره، نیم‌دایره و مستطیلی نیز تولید نمود. در حال حاضر  دو فناوری در ساخت سلول‌های خورشیدی وجود دارد .

فناوری نسل اول بر پایه ساخت ویفرهای سیلیکونی با ضخامت ۴۰۰-۳۰۰ میکرومتر است که ساختاری بلوری یا چند بلوری دارند که یا از بریدن شمش بدست می‌آیند یا از روش  EFG و با کمک خاصیت مویینگی رشد بلوری  داده می‌شوند.

فناوری نسل دوم یا تکنولوژی لایه نازک، براساس لایه نشانی نیمه هادی روی بسترهای شیشه‌ای، فلزی یا پلیمری، در ضخامت‌های ۵-۳ میلیمتری است. هزینه مواد اولیه در تکنولوژی نسل دوم، پایین‌تر است و از آن گذشته، اندازه سلول تا ۱۰۰ برابر بزرگتر از اندازه سلول ساخته شده با تکنولوژی نسل اول است که مزیتی برای تولید انبوه آن محسوب می‌شود. در عوض بازدهی سلول‌های نسل اول، که اغلب سلول‌های بازار را تشکیل می‌دهند، به دلیل کیفیت بالاتر مواد، از بازدهی سلول‌های نسل دوم بیشتر است.

 انتظار می‌رود اختلاف بازدهی میان سلول‌های دو نسل با گذشت زمان کمتر شده و تکنولوژی نسل دوم جایگزین نسل اول شود.

مزیت های استفاده ازPV| طرح توجیهی نیروگاه برق سولار یک مگاواتی

مزایای استفاده از پانل های سولار نیروگاهی داری سلول های فتو ولتایی را می توان بشرح زیر بیان کرد :

• منبع انرژي خورشيدي بعنوان مواد اولیه اصلی نیروگاهی فراگير و تمام نشدني است.
• تشعشع رادیواکتیو مضر و قابلیت اشتعال و سوختن را  ندارد.
• هزينه عملياتي آن در تولید انرزی برق پائين است.
• می تواند قطعات متحرك نداشته باشد.
• طول عمر و کارکرد بالا تا بیست سال  با  قابليت اطمينان کارکردی را دارد
• ساختار تولید انرژي حرارتي محدودي در عمل دارد هزینه استهلاک و  تعمیر و نگهداری آن کم است.
• دارای ماژول در اندازه متفاوت است.
• امکان نصب سريع را دارد
• قابلیت یکپارچه سازی پانل های مختلف وجود دارد.
• قابل نصب در نزديك محل مصرف انرژي را نیز دارند.
• فرهنگ استقاده مورد قبول عموم مردم را پیدا کرده است.
• از نظر رعایت ضوابط ايمني نیز عالي است

تجهیزات نیروگاه |طرح توجیهی نیروگاه برق سولار یک مگاواتی

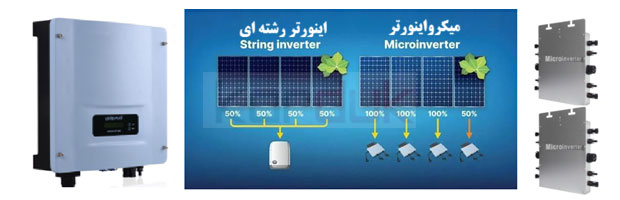

در شبکه نیروگاهی برای ارتباط انتقال برق تولید به شبکه توزیع از اینورتر استفاده می کنند. دستگاه اینورتر اتصال نیروگاه  به شبکه وظیفه تبدیل برق DC  فتو ولتایی را به برق متناوب برعهده دارد. و جهت برقراری  ارتباط انرژیکی  با شبکه برق توزیع برق این دستگاه ضمن تشخیص سیگنال شبکه  قابلیت  ضدجرقه  ای و ایمنی را دارد و متناسب با المان های  حفاظتی و کنترلی ورودی برق مستقیم  و ردیابی توان  ارتباط و عملکردی عمدتاً  به اینورتر متمرکز، اینورتر رشته و اینورتر ماژول دار تقسیم می شود.

اینورتر رشته ای

این نوع  اینورترهای رشته‌ای چندین پنل خورشیدی را به صورت سری به یکدیگر متصل می‌کنند. انرژی تولید شده پانل ها به یک اینورتر واحد هدایت می‌شود تا به جریان متناوب (AC) تبدیل گردد. سپس در تابلوی برق اصلی توزیع شده و یا شبکه نیروگاه کوچک مقیاس  یا سیستم برق خانه منتقل شود. به دلیل نحوه اتصال آنها به پنل‌های خورشیدی، اگر یکی از اینورترها دچار انسداد شود عملکرد تولید برق تمام پنل‌های دیگرِ آن رشته نیز تحت تأثیر قرار می‌گیرد.

در اینورترهای رشته‌ای میزان تولید برق هر پنل را به سطح تولیدِ ضعیف‌ترین پنل محدود می‌کنند؛ به این معنا که کل سیستم دچار افت تولید می‌شود. این وضعیت شبیه به زمانی است که یک لامپ در ریسه چراغ‌های تزئینی می‌سوزد و باعث خاموش شدن سایر لامپ‌ها می‌شود.

      اینووتر توزیع شده  و میکرو اینورترها|طرح توجیهی نیروگاه برق سولار یک مگاواتی

میکرو اینورترها نیز همان وظیفه اینورترهای رشته‌ای را برعهده دارند.  یعنی مبدل جریان برق مستقیم   به جریان متناوب هستند  اما به روشی متفاوت. این دستگاه‌ها که در پشت هر پنل بصورت جداگانه  نصب می‌شوند  و  تبدیل  جریان الکتریکی  DC به AC را دقیقاً در محل پنل انجام میدهند. سپس برق AC را برای توزیع به تابلو برق اصلی ارسال می‌کنند. میکرو اینورترها در سیستم نیروگاهی سولارمستقل از یکدیگر عمل می‌کنند.

بنابراین اگر مانعی در یک پنل ایجاد شود  یا حتی پنل کاملاً از کار بیفتد، سایر پنل‌ها به کار عادی و با حداکثر توان خود ادامه می‌دهند. با استفاده از میکرو اینورترها، بیشترین توان ممکن را همزمان با  قابلیت داخلی  قطع سریع در شرایط اضطراری فراهم می‌گردد و تأثیر منفی در فرایند  تولید برق خورشیدی به حداقل می‌رسد. میکرواینورترها امکان پایش و عیب‌یابی را نیز  آسان‌تر می‌کنند و اطلاعات دقیق عملکرد در سطح پنل، امکان تشخیص سریع هرگونه مشکل را فراهم می‌سازند.

 به ‌علاوه، پیکربندی در سطح پنل باعث می‌شود که اگر نیازهای برقی شما در طول زمان تغییر کرد، توسعه نیروگاهی نیز بسیار آسان باشد. با وجود اینورترها توزیع شده هنگام افزایش ظرفیت سیستم نیازی به ارتقای ابعاد یا تعویض اینورتر مرکزی رشته‌ای نیست  بلکه کافی است پنل‌های خورشیدی جدید را اضافه کرده و هر کدام را با میکرو اینورتر مخصوص خود منطبق کرد.

این رویکرد ماژولار  و بخش‌بندی‌شده  نه تنها فرآیند توسعه را ساده می‌کند، بلکه تضمین می‌نماید که پنل‌های جدید به‌طور یکپارچه با سیستم فعلی شما هماهنگ شوند و به سیستم اجازه می‌دهد همگام با نیازهای انرژی شما گسترش یابد.

ماژول اینووتر |طرح توجیهی نیروگاه برق سولار یک مگاواتی

برد قدرت ، اجزای اصلی و کلیدی در سیستم‌های تبدیل توان برای مبادله جریان الکتریکی  و مدیریت پیک بار  و بهینه‌سازی ضریب توان استفاده می‌شوند. کوچک‌سازی چیدمان‌های فعلی یا ظرفیت  دو برابرِ توان در ابعاد کنونی اینورترها، روندی جهانی فعالان این حوزه را به پیش می‌راند. این سیستم‌های دارای سوئیچینگ سریع ، کنترلر شکل‌موج ‌های و پاسخ‌های فرکانسی بالا هستند تا ضمن به حداقل رساندن تلفات، عملکرد و قابلیت اطمینان بهتری را فراهم آورند.

مبدل گذرگاهی AC توان روگولاتوری خروجی جداگانه هر سلول خورشیدی را دارد  این ماژول جداگانه دارای ساختاری سیستمی ساده است و در تولید برق خانگی کوچک مقیاس متصل به شبکه استفاده می شود .

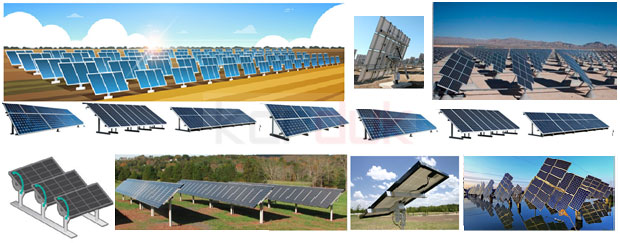

روش نصب  پانل های خورشیدی |طرح توجیهی نیروگاه برق سولار یک مگاواتی

روش صفحات  ثابت  نسبت  به حرکت خورشید

در حال حاضر، رایج ترین و کم هزینه ترین  روش ساختار عملیات نیروگاه های فتو ولتایی  بزرگ مقیاس  استفاده از روش نصب  ماژول های خورشیدی با زاویه شیب ثابت نسبت به خورشید است. در این روش تابش دریافتی روی سطح ماژول فتوولتایی  در شیب های مختلف متفاوت است.  و انتخاب زاویه ومیزان کج بهینه برای نصب، زاویه مربوط براساس حداکثر جذب انرژی در طول ایام فصلی  کل سالانه است و  تابش خورشیدی به صفحات کج شده، نزدیک به عرض جغرافیایی سایت استقرار نیروگاهی است.

  روش ردیابی افقی  با صفحات متحرک

نحوه  استقرار پانل های سولار با امکان ردیابی تک محوری افقی به این معنی است که آرایه و صفحات  فتو ولتایی در این روش می تواند خورشید را ردیابی کند . ردیابی تک محوری در امتداد یک محور افقی در جهت شرق به غرب. در مناطق با عرض جغرافیایی کم ، تأثیر مناسبی  بر  افزایش بازده انرژی دارد. در استراکچرهای پانل های  افقی با قابلیت  ردیابی تک محوری میزان دریافت انرژی افزایش می باید و  تولید حدود 12 درصد بیش از روش ساختار صفحات  ثابت است

 روش ردیابی عمودی  با صفحات متحرک

در روش ردیابی در مسیر خط عمودی پانل سولار  نور خورشید  را ردیابی می نماید . طی این روش ردیابی،  سطح پانل  بصورت تک محوره  با  نور خورشیدی همیشه دارای یک زاویه مشخص می باشد انتخاب این روش و زاویه تنظیم شده در منطقه با عرض جغرافیایی بالا و بزرگ انجام می شود . به این  ترتیب برای بهبود میزان جذب تابش نور خورشیدی دریافت شده توسط پانل سلولی، محور چرخش پانل سلولی را می توان به صورت شیب دار نصب کرد. بنابراین در  مناطقی با  عرض جغرافیایی بالا روش  ردیابی تک محوری کج شده قابل اجرا می باشد.

روش  ردیابی تک محوری کج شده

سیستم ردیابی تک محوری زاویه دار، میزان تولید انرژی تا حدوداً  15 درصد نسبت به انواع ساختارهای دارای شیب ثابت بیشتر است و بازدهی جذب انرژی مناسب تری را ی کند.

روش ردیابی دو محوره آرایه های  فتو ولتایی

آرایه PV ردیابی دو محوره در امتداد دو محور دوار حرکت می کند و قادر است تغییر زاویه سطحی و زاویه ارتفاع را ردیابی کند این سیستم از لحاظ نظری امکان ردیابی کامل مداری مطابق با استقرار  خورشید نسبت به نیروگاه  را فراهم می کند و سیستم می تواند در کارکرد به زاویه برخورد مستقیم به سطح پانل دست پیدا کنید. ردیابی دو محوره تقویت شده می تواند میزان  تولید انرژی جذب شده خورشیدی را تا  حدود 20 درصد نسبت به  ساختارهای شیب ثابت بیشتر نماید.

فنداسیون استراکچر پانل ها| طرح توجیهی احداث نیروگاه برق سولار یک مگاواتی

• بتن ریزی شمع گذاری در محل

 شمع بتون ریزی شده با قرار دادن سوراخ در محل و ریختن بتن یا مسلح کردن بتون ایجاد می شود.

• شمع گذاری لوله PHC

 این روش  با مقاومت بالا. نوعی پایه  پیش ساخته بتنی استوانه ای توخالی است که بصورت  ساخته شده توسط فرآیند شکل دهی گریز از مرکز پیش تنیده و پخت با بخار در فشار  10 اتمسفر (حدود 1.0 مگاپاسکال) و 180 ℃ تولید شده است

• پایه شمع فولادی مارپیچی

 شمع فولادی مارپیچی نوعی شمع خاص با سطح هندسی پیچیده است که از یک محور فولادی مرکزی و چند تیغه مارپیچ تشکیل شده است. با توجه به طرح تیغه ها، به طور کلی به  شمع فولادی مارپیچی از نوع تیغه لایه ای و شمع فولادی مارپیچی از نوع تیغه ممتد تقسیم می شود.

• شمع فولادی شکل

طراحی شمع فولادی شکل، معمولاً از نوع “I” و نوع H با توجه به شکل سطح مقطع می باشد و  هر دو شمع های فولادی I شکل و H شکل را می توان در تحمل بار افقی و بار عمودی استفاده کرد. به منظور اطمینان از عملکرد کاری ساختار پشتیبانی، پایه و اساس ساختار فونداسیون مورد استفاده در نصب صفحات سولار  باید الزامات ظرفیت باربری و عواملی مانندهزینه اقتصادی، دوام، حفاظت از محیط زیست و سرعت ساخت را ملحوظ داشته باشد.

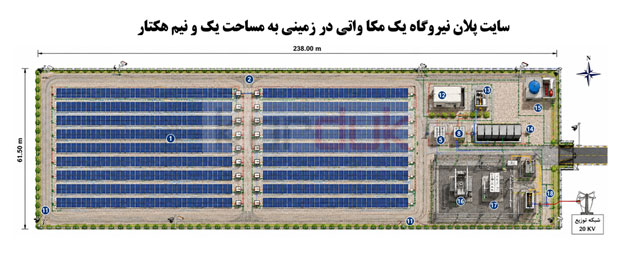

طرح استقرار  نیروگاه |طرح توجیهی نیروگاه برق سولار یک مگاواتی

مراحل احداث نیروگاه برق خورشیدی پس از طراحی و تصویب و اخذ مجوزهای لازم  و تغییر کاربری زمین با  تسطیح سایت محوطه . جاده سازی و  اجرای  فنداسیون تجهیزات سایت شروع می شود.  در این مرجله تاسیسات زیر زمینی کابل کشی ، ترانشه ها، تامین آب و زهکشی، آماده سازی زمین به اتمام می رسد و سایت آماده  ساختمان ها و نصب استراکچر سازه ها شامل اتاق نگهبان، پمپاژ آب، ساختمان اصلی ستادی و عملیاتی  ، پست زیر مجموعه نیروگاه  می شود.

که در تمامی عملیات نیازمند تدارکات ،نسب و نظارت مهندسی بخش های مختلف  شامل نصب ماژول ، نصب و راه اندازی تابلوهای  اتصال اینورتروتنظیم زیر سیستم های  ثانویه الکتریکی ، نصب سایر تجهیزات الکتریکی (تابلوهای اصلی و فرعی قدرت ، ترانسفورماتور اصلی، برق نیروگاه  ، سیستم، جبران توان راکتیو   ، نصب سیستم حفاظت در برابر صاعقه و چاه ارت زمین ، تراکینگ لاین و کابل کشی است که همزمان تست نظارت و منترل کیفیت عملیات توسط ناظر انجام میگیرد.

با پیشرفت پروژه ، لازم است همزمان با هر مرحله  شامل  نصب ماژول های PV، تجهیزات، سیم ها، کابل ها، اینورترها روشن و تست شده و  عملیات آزمایشی بدون بار انجام شود.

برای احداث  نیروگاه  لازم است  قبل از راه اندازی جزئیات طراحی ،  کنترل کیفیت  و راهکارهای به موقع   نظارت ،  پارامترهای عملیات اصلی تجهیزات، کنتور اندازه گیری  انرژی خروجی از نیروگاه، و دریافت  و در تطابق با دستورالعمل های وزارت نیرو باشد.   ساختار ماتنیتورینگ باید بتواند  وضعیت تجهیزات نیروگاه را ضمن نظارت و بازرسی بصورت  یکپارچگی  بررسی کند و سطح آلودگی ماژول های سلولی و عملکرد برق تجهیزات را نشان دهد. لذا لازم است برای فرایند های نیروگاهی عملیات سوئیچینگ قطع برق و انتقال تجهیزات الکتریکی با دستورالعمل های شبکه برق و الزامات تعمیر و نگهداری  تطابق داشته باشد.

 برنامه عملیاتی بهره برداری |طرح توجیهی نیروگاه برق سولار یک مگاواتی

سطح ماژول های PV لازم است بطور مستمر تمیز نگه داشته شود. وبرای این کار  پارچه خشک یا مرطوب، نرم و تمیز برای پاک کردن ماژول های فوتو ولتایی استفاده می شود. ماژول های PV را با حلال های خورنده یا سخت پاک نکنید اشیاء؛ ماژول های PV زمانی باید تمیز شوند که تابش کمتر از 200 وات بر متر مربع باشد و اینطور نیست. مناسب برای تمیز کردن ماژول ها با مایع با اختلاف دمای زیاد نسبت به ماژول ها. ماژول های سولار  باید به طور منظم بازرسی به سرعت تنظیم  و درصورت هر خرابی  همانند شیشه شکسته ، پانل پشتی سوخته یا تغییر رنگ آشکار  جایگزین شوند.

تعمیر و نگهداری نیروگاه سولار

برنامه تعمیر ونگهدای نیروگاه تولید انرژی سولار از قبل متناسب با طول عمر قطعات و سرویس هاس جاری مورد نیاز لازم است تنظیم شده باشد و مواردی به شرح زیر نیز در بربگبرد :

• کنترل پایایی و درستی اتصال ساختاری و الکتریکی اینورتر  نظارت شود  و خوردگی و رسوب خاکستر؛ اینورتر  و  محیط تبادل حرارت و استقرار فیزیکی  خوبی داشته باشد.
• علائم هشدار دهنده روی اینورتر باید قابل مشاهده و بدون شکستگی کامل باشد.
• در ماژول ها، ترانسفورماتورها و  اینورتر بایداز فن خنک کننده استفاده شود به طور خودکار با توجه به سطح دما بطور اتوماتیک خاموش با روشن شوند. و توح شود کارکرد و صدای سالمی داشته باشند.
• با فعال شدن قطع کننده مدار در سمت خروجی AC شبکه توزیع به طور همزمان اینورتر تغذیه برق به شبکه را نیز به سرعت قطع کند.
• تغویض خازن های  باسبار DC در اینورتر  براسا طول عمر صورت گیرد.
• کابل ها باید بدون انبساط ، ترک و تحت بار اضافی نباشند و غلاف مناسب  قرار داشته باشند.
• تراکینگ کابل کشی و کانکتورهای شبکه نیروگاهی و داکت ها   براساس نقشه و  اصول  مهندسی صورت گرفته باشد.
• تعمیر و نگهداری کابل ها و اتصالات بصورت مستمر وبرنامه ریزی شده انجام گیرد.

خدمات جایگزین |طرح توجیهی احداث نیروگاه برق سولار یک مگاواتی

تولید برق به روش های و تکنولوزی های مختلفی صورت می پذیرد و مولدهای تولید برق متمرکز و نیروگاه های بادی و  سیستم نیروگاههای  ترکیبی می توانند برق مورد نیاز شبکه و منابع مصرف را بصورت جایگرین تولید کنند . اما انرژی خورشیدی یک منبع انرژی تجدیدپذیر است و انتشار کربن را کاهش می‌دهد. و بلحاظ اقتصادی پنل‌های خورشیدی هزینه‌های نگهداری پایینی دارند. و می‌تواند در هر اقلیمی حتی دور از شبکه توزیع میتواند  برق تولید کند و با رشد تکنولوژی  انرژی خورشیدی روزبه‌روز مقرون ‌به ‌صرفه‌تر می‌شود و برای سرمایه گذاری توسط بخش خصوصی جذاب تر میگردد.

تجهیزات  نیروگاه |طرح توجیهی نیروگاه برق سولار یک مگاواتی

در نیروگاه برق خورشیدی تعداد پانل‌های خورشیدی ماژول‌های فتوولتائیک  به ازای  پانل ۷۰۰  وات توان تولید کند، تعداد پانل‌های مورد نیاز این  نیروگاه یک  مگا وات   1460   عدد است و  در ساختار نیروگاه خورشیدی تجهیزاتی بشرح زیر تامین و نصب می گردد .

• Inverter
• panel725 with structures
• AC/DC Box
• Compact post
• MV panels
• Structure table for panels
• Earthling and lightening system
• Cables and Connectors
• Monitoring and Control Section
• Cabling & connection bulk materials
• Designing ,Installation ,Test
• Security and Protective Equipment
• Transformers and Transmission Substation Equipment

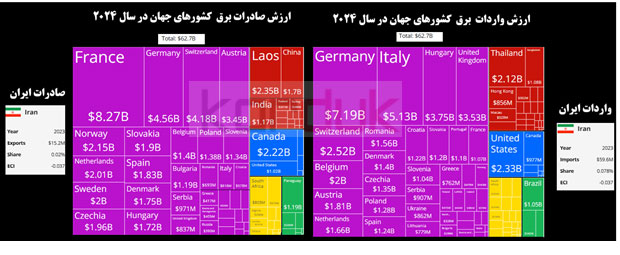

وضعیت جهانی تجارت برق |طرح توجیهی نیروگاه برق سولار یک مگاواتی

 در سال ۲۰۲۴، ارزش تجارت جهانی برق به ۶۲.۷ میلیارد دلار رسید که نشان‌دهنده کاهشی ۱۷.۷ درصدی نسبت به سال ۲۰۲۳ (با حجم تجاری ۷۶.۲ میلیارد دلار) است. طی پنج سال گذشته، تجارت در این حوزه با نرخ سالانه ۱۲ درصد رشد داشته است.

 برق در میان ۱۲۲۲ کالای مورد معامله در سال ۲۰۲۴، از نظر ارزش تجارت جهانی در رتبه ۶۷ قرار گرفت و ۰.۲۷ درصد از کل تجارت جهانی را به خود اختصاص داد. بر اساس شاخص پیچیدگی محصول (PCI)، این کالا با مقدار ۰.۵۸-، در رتبه ۷۴۸ از میان ۱۰۵۶ کالا از نظر پیچیدگی تجاری  قرار  داشت.

 در همین سال  کشورهای پیشرو در صادرات برق فرانسه (۸.۲۷ میلیارد دلار)، آلمان (۴.۵۶ میلیارد دلار) و سوئیس (۴.۱۸ میلیارد دلار). بودند و  کشورهای عمده واردکننده انرژی برق نیز  آلمان (۷.۱۹ میلیارد دلار)، ایتالیا (۵.۱۳ میلیارد دلار) و مجارستان (۳.۷۵ میلیارد دلار) بودند.

 در  سال ۲۰۲۳ نیز کشورهای پیشرو در صادرات برق عبارت بودند از فرانسه (۹٫۵۲ میلیارد دلار)، آلمان (۶٫۳۷ میلیارد دلار) و سوئیس (۴٫۹۷ میلیارد دلار)  و  واردکنندگان اصلی برق نیز  آلمان (۸٫۲۷ میلیارد دلار)، ایتالیا (۶٫۷۲ میلیارد دلار) و سوئیس (۴٫۱ میلیارد دلار) بودند .

شما می‌توانید برای سفارش  نوشتن طرح توجیهی با شماره:  02166418908 تماس بگیرید.

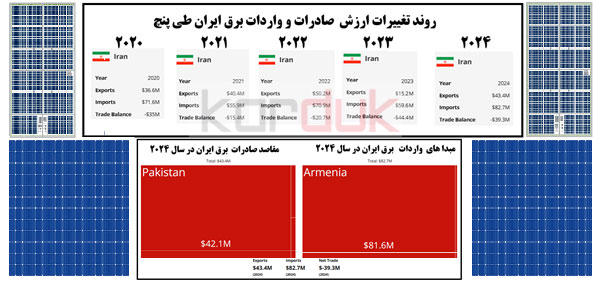

وضعیت تجارت  انرژی برق کشور |طرح توجیهی نیروگاه برق سولار یک مگاواتی

در سال ۲۰۲۴، ایران ۴۳.۴ میلیون دلار برق صادر کرد و به شصت و ششمین صادرکننده بزرگ برق (از میان ۹۶ کشور) در جهان تبدیل شد. در همان سال، برق چهل و نهمین کالای صادراتی ایران (از میان ۱۰۳۳ کالا) بود. در سال ۲۰۲۴، مقاصد اصلی صادرات برق ایران عبارت بودند از:

پاکستان (۴۲.۱ میلیون دلار)، آذربایجان (۹۹۳ هزار دلار) و ارمنستان (۳۲۶ هزار دلار).  پاکستان با (۲۸.۳ میلیون دلار) بازارمقصدی بود برق ایران به آن سریع‌ترین رشد  صادرات برق  به آن  داشت.

واردات ایران در همین سال   ۸۲.۷ میلیون دلار برق بود  و به شصت و نهمین واردکننده بزرگ برق (از میان ۱۱۴ کشور) در جهان تبدیل شد. در همان سال، برق پنجاه و چهارمین کالای وارداتی ایران (از میان ۱۰۷۸ کالا) بود. ایران برق را عمدتاً از این کشورها ی ارمنستان (۸۱.۶ میلیون دلار) و آذربایجان (۱.۰۳ میلیون دلار) وارد کرد. و سی سال قبل نیز  مبادی واردات برق به ایران سریع‌ترین رشد را داشتندارمنستان (۲۳ میلیون دلار) و آذربایجان (۹۰.۴ هزار دلار) بودند.

روند سنواتی تغییرات صادرات و واردات برق ایران

انرژی برق بعنوان زیرساخت اصلی توسعه  از سال 2020 تا سال 2024 با تراز منفی و کمبود مواجه بوده است که مستندی بر ضرورت توسعه تولید انرژی  وحمایت از بخش خصوصی در کشور را در سرمایهد گذاری نیروگاهی صد چندان می سازد .

بررسی بازار و رقبا |طرح توجیهی نیروگاه برق سولار یک مگاواتی

درحال حاضر کشور با کمبود انرژی برق مواجه است وبررسی آمار نشان داد ه است کشور در زمینه صادرات و واردات برق از سال 2020 تاکنون با تراز منفی و کمبود مواجه بوده است که سندی است  بر ضرورت احداث  نیروگاه های تولید انرژی  و ضرورت حمایت از  سرمایه گذاری بخش خصوصی در راستای توسعه تولید و احداص نیروگاههای برق تجدید پذیر تا بتواند بخشی از کمیود و خاموشی های را جبران کند.

جهت دریافت آمار عرضه وتقاضا در سطح بین المللی و در سطح کشور میتوانید با کارشناسان کاردوک تماس بگیرید.

مشخصات عمومی و سرمایه گذاری|طرح توجیهی نیروگاه برق سولار یک مگاواتی

جهت اطلاع از مشخصات زیر ساخت، ظرفیت تولید و محاسبات مالی و سرمایه و هرینه های عملیاتی طرح توجیهی نیروگاه خورشیدی یک مگا واتی و بالاتر  بدلیل وجود نوسانات مالی و اقتصادی لازم است با کارشناسان کاردوک تماس بگیرید.

در این طرح  احداث واحد تولید برق   با ظرفیت اسمی یک  مگا وات در یک شیفت کاری  براساس منطقه استقرار  برآورد شده است و طرح  زمینی به مساحت یک و نیم  هکتار را  دارا می باشد  که با افزایش ظرفیت سهم سرمایه گذاری به نسبت کیلوات برق تولیدی کاهش خواهد یافت. نرخ بازدهی داخلی برای صاحبان سهام  56 درصد است و دوره برگشت سرمایه حدود  1 /5  سال  و ظرفیت تولید در نقطه سربسر 46 درصد و بصورت سنواتی  در نرخ تنزیل 25 درصد کاهشی است . بدهی است با گذشت زمان و تعییر قیمت ها میزان سرمایه گذاری نیز تغییر می نماید. و لازم است طرح بروز رسانی شود .

مزیت  احداث نیروگاه |طرح توجیهی نیروگاه برق سولار یک مگاواتی

• دارای بخشودگی و حمایت های دولتی  در صورت طی ضوابط قانونی
• حمایت دستگاههای اجرایی در تغییر کاربری زمین
• امکان فروش تضمینی محصول به شرکت توزیع و بورس انرژی
• در دسترس بودن دانش فنی و مزیت تعداد کم نیروی انسانی
• عمر طولاتی تجهیزات و استهلام اندک دارایی های ثابت

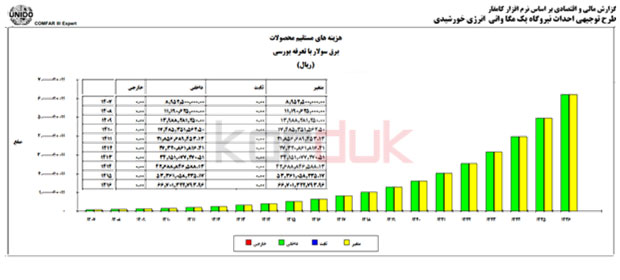

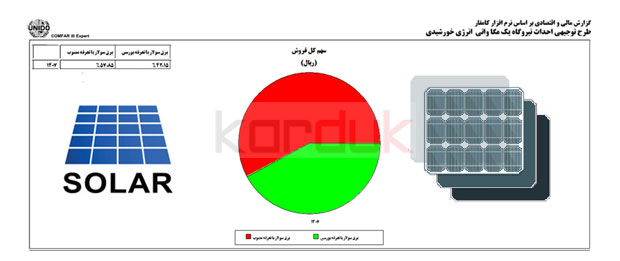

نتیجه مطالعات مالی و اقتصادی |طرح توجیهی نیروگاه برق سولار یک مگاواتی

بررسی نیاز  بازار و برآورد هزينه‌هاي ثابت و متغير طرح  و قيمت فروش انرژی بصورت مصوب و در بازار بورس  در قیاس با قیمت تمام سود ساليانه مناسبی را برای  طرح نشان می دهد .  با نرخ تنزیل محاسبه شده  وضعيت پروژه بلحاظ مالي و اقتصادی  برای احداث نیروگاه  متمرکز برق سولارکوچک مقیاس قابل قبول است . جهت مشاوره  در مورد شرایط  اخذ مجوز های نیروگاه خورشیدی  و تامین زیر ساخت براساس پلان های مهندسی  تولید استاندارد و صادرات محور  می توانید در تمامی مراحل انجام کار  از زمان بررسی  ایده تا پیاده سازی و زمان بهره برداری از مشاوران و کارشناسان با تجربه کاردوک کمک بگیرید.
