طرح توجیهی تولید اتصالات و پروفیل های کناف
در طرح توجیهی تولید اتصالات و پروفیل های کناف جنبه های فنی، مالی و اقتصادی تولید محصولات بررسی می شود. صنعت ساختمان یکی از موتورهای محرک تولیدات صنعتی و ارایه خدمات کشور است. به گونه‌ای که بخش مسکن حداقل 15درصد اشتغال کشور و 25درصد گردش مالی کشور با بیش از دو میلیون و چهارصد هزار نفر اشتغال مرتبط را دارد. بیش از 78 رده فعالیتی صنعتی در بالا دست صنعت ساحتمان و 56 رده در پایین دست آن قرار دارند. میزان گردش مالی جهانی در صنعت ساختمان به ۱۲۷۰۰ میلیارد دلار در سال ۲۰۲۰ برآورد شده است . سالانه بطور متوسط در جهان 60 میلیون واحد مسکونی بنا می‌شود. و در ایران نیز سال قبل قریب به 150 هزار پروانه ساختمانی صادر شده است. در ادامه به طور خلاصه طرح تولید اتصالات و پروفیل های کناف ساختمان را شرح داده‌ایم. برای سفارش و نوشتن طرح توجیهی خود کلیک کنید.
برای دریافت مشاوره کسب و کار در ایران و دیگر کشورها می‌توانید با کارشناسان مرکز کاردوک از طریق شماره: 02166418908 تماس بگیرید.
طرح توجیهی تولید اتصالات و پروفیل های کناف | محصولات ساختمانی
مصالح ساختمانی موادی هستندکه برای ساخت و ساز ساختمان و پروژه های زیر ساختی وعمرانی کاربرد دارند. به غیر از مواد و مصالح طبیعی، برخی از مواد و مصالح تولیدی ترکیبی نیز همانند سیمان گچ و مقاطع فلزی ،تجهیزات متفاوتی درساخت و ساز استفاده می‌شوند. در تمامی کشورها تولید و مصرف مصالح ساختمانی به صورت یک صنعت مجموعه از فعالیتهای قبل ، حین احداث و بعداز ساخت بنا را همانند خدمات طراحی های فنی مهندسی ساختمان ، تولید و نصب مصالح و تجهیزات . تعمیر و نگهداری و خرید وفروش آن را در بر می گیرد. پوشش های غیر باربر ساختمان با توجه به تغییر تکنولوژی های ساخت سازه های پوششی کاذب ، هم در سقف وهم در کف و دیوار به یکی از مهمترین اجزا مورد مصرف در ساختمان ها هستند.
برای مشاهده سایر طرح توجیهی صنایع ساختمانی توسط تیم کاردوک کلیک کنید.
طرح توجیهی تولید اتصالات و پروفیل های کناف | انواع پوشش های حائل در ساختمان
دیوارهای جداکننده
ديوارهای جداکننده سبک حائل، ديوارهای غيرباربری هستند که برای تقسيم فضاهای داخلی ساختمان استفاده می‌شوند. در اين ساختار، فریم‌های فولادی سبکی در اشکال مقطعی متفاوت به تناسب محل استفاده در جهت قائم دیوار تحت عنوان استاد و در راستای افقی با نام رانر استفاده می‌شود و ورقهای روکش‌دار گچی يک يا چند لایه با پيچ مخصوص بر روی آن‌ها نصب می‌شود.
درزهای موجود بین صفحات را نیز توسط نوار و بتانه درزگيری می پوشاند و صاف و يکپارچه می‌سازد. برای پوشش نهایی سطح دیوار می‌توان از ماستیک و رنگ، کاغذ دیواری، کاشي‌کاری و سایر پوشش‌ها نیز استفاده نمود. در این سازه فضای خالی داخل ديوار، امکان اســتفاده از انواع عايق حرارتی و صوتی را فراهم است . بدین ترتیب امــکان انتخاب و دستيابی به اکوستیک مناسب، عایق‌های حفاظتی ساختمان همانند عملکرد صوتی، حرارتی و رفتار جداره در برابر حریق ميسر است.
دیوارهای پوششی
ديوارهای پوششی جداکننده يک روش سريع و كارآمد جهت بازسازی ديوارهای قديمی، ایجاد ديوارهای جديد و بهســازی حرارتی و صوتی ساختمان‌ها می‌باشد. ديوارهاى پوششى حائل شــامل دو نوع بدون ســازه و دارای فریم است كه در نوع اول آن، لایه و صفحه‌ای روكشدار گچی يا مركب از چندین لایه گچی دارای پوشش‌های عايق به وسيله چسب خميری مستقيماً به ديوار زمينه متصل می‌شود.
در ديوارهای پوششى اسکلت‌دار نيز صفحات گچی روكشدار نصبی بر روی يک فریم فلزی به ديوار يا به گونه‌ای مستقل در فضای بنا پيچ می‌شوند. و درزهای مابین صفحات آن نیز توسط نوار و بتونه پرشده و سطحی يكپارچه و بدون درز حاصل می‌گردد كه پس از خشک شدن امکان رنگ آميزی و اجرای كاغذ ديواری، كاشی و پوشش‌های ديگر بر روی آن میسر است.
سقف های کاذب
سـقف‌های كاذب در ساختمان در دو نــوع سـقف‌های كاذب يكپارچه و سقف‌های كاذب مشبک توليد و ارائه می‌شود.
سقف های کاذب یکپارچه
سقف‌های کاذب، سقف‌های سبکی هستند که به واسطه توليد انبوه صنعتی، دارای مشخصات و ویژگیهای فنی استاندارد محاسبه دار جهت مقاومت در برابر زلزله می‌باشند. اين ساختار شامل زيرسازی از فریم‌های فولادی سبک متصل به سقف اصلی هستند. که می‌توان صفحات گچی روکـشدار را به وسيله پيچ بــر روی آن‌ها نصب نمود و در ادامه محل پیچ‌ها و درزهای مابین صفحات توسط نوار و بتونه مخصوص پر و سطحی يکپارچه صاف به دست می‌آید که قابليـت ماستیک کاری، رنگ آميزی را نیز دارد.
از فضای خالی پشت سقف کاذب، برای کاربرد عايق حرارتـی و صوتی و دسترسی به تأسيسات الکتريکی و مکانيکی می‌توان استفاده نمود. نحوه کاربرد این پوشش و انعطاف پذیری آن امکان اجرای تزيينی و دکوراتيو را در بنا فراهم می‌نماید.
سقف های کاذب مشبک

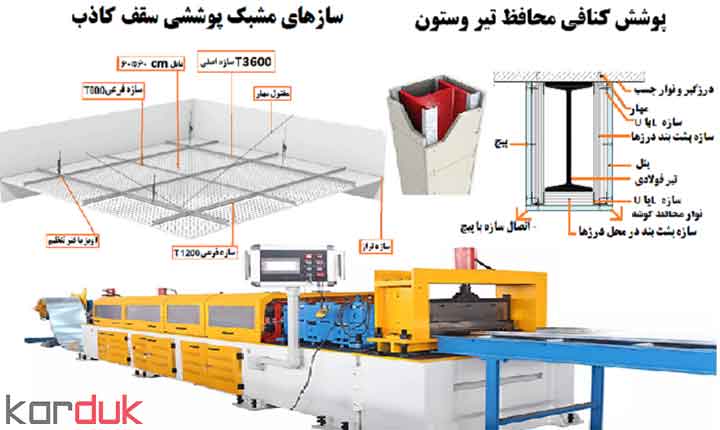

سقف‌های كاذب مشبک از فریم‌های ســپرى و تايل‌هاى گچى تشكيل مى‌شوند که به وسيله قلاب‌های آويز قابــل تنظيم به ســقف اصلى متصل می‌گردند تا بتوان تايل‌ها را درون اين شبكه فلزی قرار دهند. از ویژگی سقف‌های مشبک می‌توان به نصب سريع و آسان و دسترسى آسان به فضاى تاسيساتى پشت ســقف كاذب و تعمير و نگهدارى اشاره نمود. در اين سيستم براساس نوع پوشش از تايل‌های گچی متنوع می‌توان استفاده نمود. برای فریم بندی ساخت و نصب سازه‌ها از پروفیل‌های مقاطع T شکل گالوانیزه استفاده می‌شود.
پوشش‌های محافظ تیر و ستون
جهت رفع ضعف مقاومت سازه‌های فولادی در برابر حريق پوشش آن‌ها با صفحات مقاوم در برابر حریق و رطوبت کاربرد دارد. حفاظت سازه‌های فولادی از طريق پوشش تیرها و ستون‌ها با يک زيرسازی فلزی سبک پيرامونی که صفحات گچی مقاوم در برای حریق بر روی آن نصب می‌شوند، استفاده می‌گردد. این ساختار اجزای سازه‌های بنا را احاطه نموده که می‌تواند مقاومت زمانی ستون‌ها در برابر آتش و حرارت را بالاتر ببرد.
معرفی محصولات |طرح توجیهی تولید اتصالات و پروفیل های کناف
مقاطع فولادی سبک فلزی دیوار، سقف های و کف سازی کاذب
زیرساخت فلزی سازه‌های حائل از فرمینگ ورقهای فولادی گالوانيزه به روش نورد سرد توليد می‌شود، این مقاطع جهت ايجاد زيرسازی در انواع سيستم‌هاى ساخت و ساز خشک جهت سازه‌های مختلف پوششی به كار می‌روند.
محصولات این طرح از جنس فلز گالوانیزه یا رنگی هستند و شامل تجهیزات زیرسازی مثل F47، U36، L25 مقاطع نبشی استاد مقاطع C و رانر با سطح مقطع U و اتصالاتی نظیر کلیپس، براکت و همچنین سازه‌های دکوراتیو نظیر سپری T60، T120 و T360 پروفیل گالوانیزه F47 ، UH36 ، L25 ، C70 ، U70 ، C50 ، U50 ، C100 ، U100 پروفیل F , L , U پروفیل استاد و رانر، پروفیل زیرسازی شبکه به همراه اتصالات مورد نیاز می‌باشد. این قطعات گالوانیزه برای اجرای سقف، کف و دیوارهای کاذب و یا پوشش ستون‌ها استفاده می‌شوند و پانل‌ها بر روی این سازه‌ها پیچ و نصب می‌شود. تعدادی از محصولات طرح به شرح ذیل هستند.
نبشی و پروفیل u
پروفیل یو به عنوان ابزار نگه دارنده شاسی‌های باربر در سازه‌های حائل و در شاسی کشی پی وی سی و سقف‌های کاذب استفاده می‌شود. نبشی پرسی و فابریک به لحاظ تنوع در دو نوع نبشی‌ها دارای بال مساوی و نبشی دارای بال نامساوی تولید می‌شوند.
پروفیل و نبشی f
از این نوع پروفیل در شاسی کشی دیواره‌های پوششی جهت نصب، گچبرگ استفاده می‌شود. در این سازه برای اتصال مستقیم گچبرگ به شاسی معمولا از پیچ بهره می‌گیرند.
ادوات اتصال و متعلقات و دریچه‌های دسترسی
اتصالات سازه‌های فلزی پوششی از انواع پیچ‌های اتصال پنل به سازه، سازه به ســازه، سازه به ساختار خشــک، پیچ و رول پلاگ، مهارهای ویــژه تجهیزات توخالی و نیز متعلقاتــی مانند نوار فوم عایق، پرایمر زیر رنگ، چســب کاشــی، عایق رطوبتی تشکیل می‌شود. دريچه‌ها نیز برای دسترسی به سیستم‌های مختلف سازه در سقف و ديوار و کف به کار می‌روند. تا امکان بازديد و تعمیرات احتمالی را در درون فضای پوشش داده فراهم نمایند.

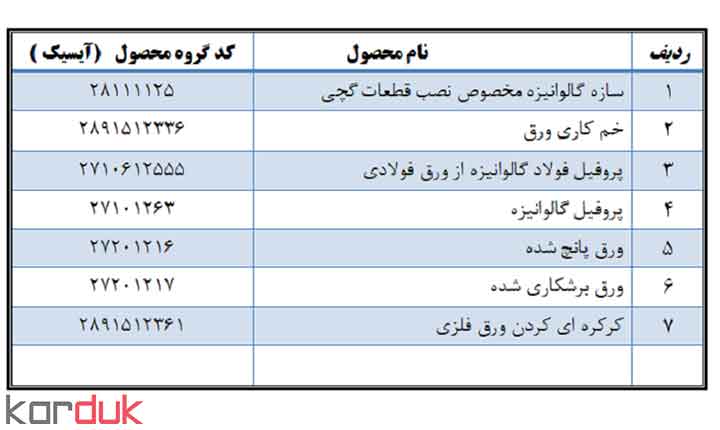

معرفی کدهای ISIC و تعرفه گمرکی محصولات
ISIC نوعی طبقه بندی استاندارد برای فعاليت‌های اقتصادی توليدی است. وزارت صنعت، معدن و تجارت از اين طبقه‌بندی برای دسته‌بندی فعاليت‌های صنعتی استفاده می‌نمايد. براساس سيستم طبقه بندی آيسیک، کد دو رقمی آیسیک 28 و27 مربوط به محصولات فلزی بوده و کدهای فعالیت طرح به شرح ذیل ارایه گردیده است.
طرح توجیهی تولید اتصالات و پروفیل های کناف | ویژگی‌ها و استانداردهای محصول
استانداردهای ملی تدوین شده در خصوص ویژگیهای نبشی¬ های فلزی و پروفیل¬ محافظ ویژه برای صفحات روکش دار گچی اصلاحیه های آن با شماره استاندارد 19157 بعنوان الزامات لازم برای کنترل کیفیت تدوین شده است هدف از تدوین این استاندارد، تعیین مشخصه ها و عملکرد نبشی های فلزی، نبشی های فلزی همراه با نوار کاغذی و پروفیل های محافظ ویژه فلزی است. این استاندارد برای نبشی های فلزی، نبشی های فلزی همراه با نوار کاغذی و پروفیل های محافظ ویژه فلزی مورد در تطبیق با استاندارهای مرتبط بین المللی تدوین و کاربرد دارد
طرح توجیهی تولید اتصالات و پروفیل های کناف| دانش فنی تولید

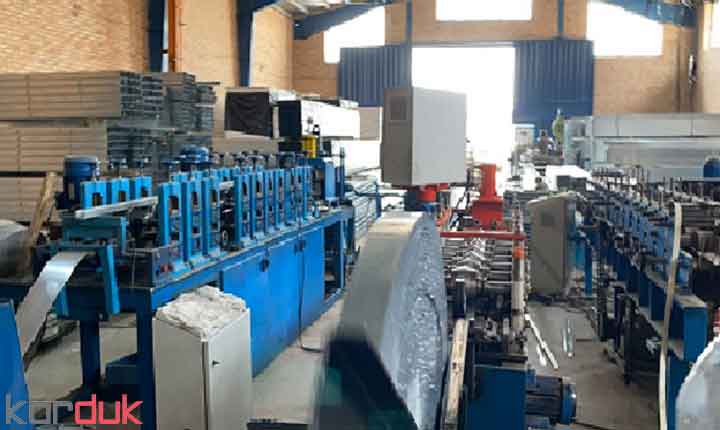

ورق گالوانیزه پس از برش به صورت رول در سایز، وزن و عرض متناسب با محصول در رول‌گیر قرار می‌گیرد. پس از قفل و فیکس شدن، نوار به سمت دستگاه فرمینگ هدایت شده و با عبور از رولینگ‌های مختلف شکل مقطع مورد نظر را ضمن حرکت و شکل‌دهی به خود می‌گیرد و در انتها مقطع فولادی شکل گرفته با استفاده از سیستم برش متحرک متصل به دستگاه در مسیر حرکت در اندازه استاندارد بریده و به بیرون از دستگاه جهت بسته‌بندی هدایت می‌گردد.

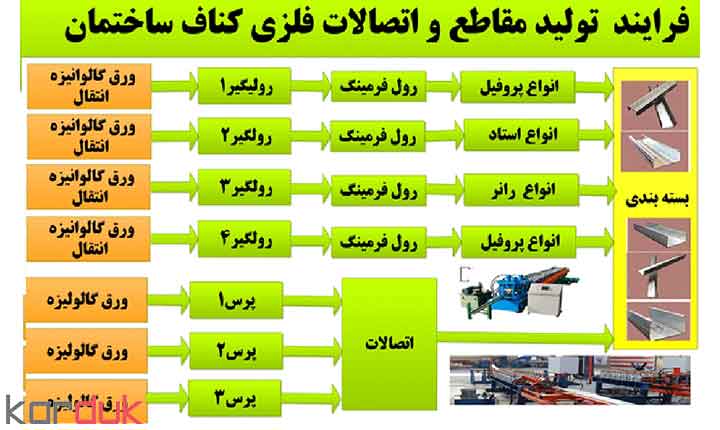

روش‌های تولید انواع پروفیل، استاد، رانر و اتصالات فلزی کناف بر اساس استفاده از انواع ورق گالوانیزه و یا رنگی برش خورده شده در دستگاه رول فرمینگ به صورت مقاطع مختلف طولی براساس نوع کاربرد و قالب‌های فرم دهنده و سوراخ کاری مورد نیاز درآمده و اتصالات نیز توسط دستگاه پرس تولید می‌شود و محصولات تولیدی پس از بسته بندی آماده ورود به بازار مصرف در می‌آید.

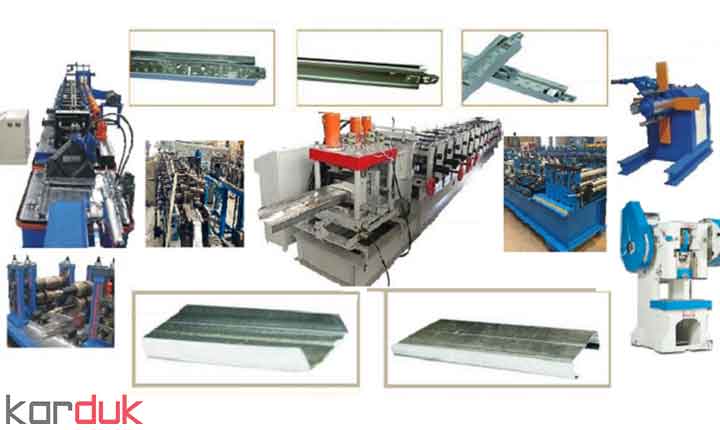

ماشین آلات خط تولید مقاطع فلزی کناف
لیست ماشین آلات و تاسیسات اصلی خط تولید عبارتند از :
جرثقیل 30 تن، دستگاه رول گیر، دستگاه‌های فرمینگ استاد رانر و پروفیل کناف در مقاطع متفاوت، پرس و ابزار تولید اتصالات، قالب‌های پروفیل و مقاطع فولادی، دستگاه بسته بندی و…. .
بررسی بازار و رقبا
بر اساس آمارهای منتشر شده توسط وزارت صنعت، معدن و تجارت تعداد 99 واحد صنعتی با ظرفیت تولید اسمی سالیانه 318441 تن خم‌كاری ورق پروفيل فولاد گالوانيزه از ورق فولادی سازه گالوانيزه مخصوص نصب قطعات گچی درسطح کشور به ثبت رسیده است. بیشترین ظرفیت تولید متعلق به استان تهران با 9 واحد و ظرفیت تولید 131155 که ناشی از وجود زیرساخت‌ها و تقاضای مناسب بازار این استان است.
بدیهی آمار طرح ها ی در حال احداث و پروانه های بهره برداری صنعتی با گذشت زمان تغییر می کند .
مشخصات عمومی و سرمایه گذاری | طرح توجیهی تولید اتصالات و پروفیل های کناف
جهت اطلاع از مشخصات زیر ساخت، ظرفیت تولید ، محاسبات مالی و سرمایه و هزینه های عملیاتی طرح توجیهی تولید اتصالات و پروفیل های کناف بدلیل وجود نوسانات مالی و اقتصادی لازم است با کارشناسان ما تماس بگیرید. با توجه به وضعیت استقرار طرح های درحال احداث امکان بروز رسانی مقدار و هزینه های زیر ساخت ها و تاسیسات برقی و مکانیکال بر اساس متره و برآوردها و قیمت های جدید وجود دارد.قیمت اقلام موثر در سرمایه ثابت نیز شامل زمین محوطه سازی، ماشین آلات و ابزار دقیق، تاسیسات مکانیک و برق و… در حال تغییر است. اما امکان بروز رسانی دارد. بدیهی است سرمایه گذاری با توجه به موقعیت طرح، ظرفیت و قیمت‌ها در زمان تهیه طرح متفاوت می‌باشد. بر اساس مطالعات احداث تولید در سال جاری ارزش ماشین آلات محصولات این طرح به شرح ذیل است.
ظرفیت سالانه تولید انواع مقاطع و اتصالات فلزی ساختمان 3000 تن
سرمایه کل مورد نیاز اجرای طرح : تماس بگیرید (میلیون ریال)
هزینه عملیاتی سالانه: 1,598,506 میلیون ریال
هزینه های ثابت: تماس بگیرید (میلیون ریال)
نرخ بازده داخلی : 41 درصد
درصد تولید در نقطه سربه سر: 28 درصد
نتیجه مطالعات مالی و اقتصادی
تحقیقات بازار و برآوردهای مالی فنی و اقتصادی طرح در سال جاری و تحلیل شاخص‌های مالی و اقتصادی طرح با محاسبات مالی نرم‌افزار کامفار وضعيت قابل قبولی را به لحاظ مالی برای تولید محصولات طرح نشان می‌دهد. جهت اخذ مجوزهای تولید این محصول و تامین زیرساخت براساس پلان‌های مهندسی تولید استاندارد و صادرات محور می‌توانید در تمامی مراحل انجام کار از زمان بررسی ایده تا پیاده سازی و زمان بهره‌برداری از مشاوران و کارشناسان خبره و با تجربه کاردوک کمک بگیرید.
