طرح توجیهی تولید محافظ های کاتیونی
حفاظت کاتدیک چیست ؟ و تهیه طرح توجیهی تولید محافظ های کاتیونی چه کاربردی دارد ؟
رشد شهرنشینی و افزایش فعالیت‌های توسعه زیر ساخت‌ها و صنایع بزرگ، فعالیت محافظت در برابر خوردگی تبدیل به یک صنعت گسترده شده است. این فعالیت دارای پیش نیاز و مزیت تخصصی است . اندازه بازار جهانی حفاظت کاتدی دارای برآورد 5.58 میلیارد دلار در سال 2025 است و پیش بینی می شود تا سال 2034 به حدود 10.08 میلیارد دلار برسد نرخ رشد سالانه این فعالیت 6.79 درصد از سال 2025 تا 2034 بصورت صعودی ادامه دار می باشد. اندازه بازار حفاظت کاتدی آسیا اقیانوسیه 1/9 میلیارد دلار است. که با رشد 8.68 درصدی در طول دوره پیش بینی اندازه بازار بر اساس درآمد سال پایه 2024 صعودی باشد. در ایران با توجه به گسترش صنعتی نفت ، گاز ، پتروشیمی و صنایع مادر نیاز به این فعالیت تخصصی با داشتن صلاحیت و امکان صادرات اهمیت ویژه ای دارد.
برای دریافت مشاوره کسب و کار در ایران و دیگر کشورها می‌توانید با کارشناسان مرکز کاردوک از
طریق شماره: 02166418908 تماس بگیرید.
ضرورت استفاده ار حفاظت کاتدیک
حفاظت کاتدیک تکنیکی است که در سطح جهانی برای کنترل خوردگی سطح فلزات قابل استفاده است. از آن بیشتر برای محافظت از سازه‌های فلزی در برابر خوردگی مربوط به تجهیزات مختلفی بشرح زیر استفاده می شود :
- محافظت تجهیزات زیر دریا، شناورهای دریایی، بندرگاه‌ها و سازه‌های فلزی غوطه ور یا مدفون استفاده می‌گردد.
- حفاظت کاتدیک به طور گسترده برای محافظت از فولاد در برابر خوردگی استفاده می‌شود.
- حفاظت از تاسیسات و تجهیزات فلزی صنایع مادر و اساسی
در ادامه خلاصه طرح توجیهی تولید محافظ کاتیونی را شرح داده‌ایم.
جهت سفارش و نوشتن طرح توجیهی کلیک کنید.

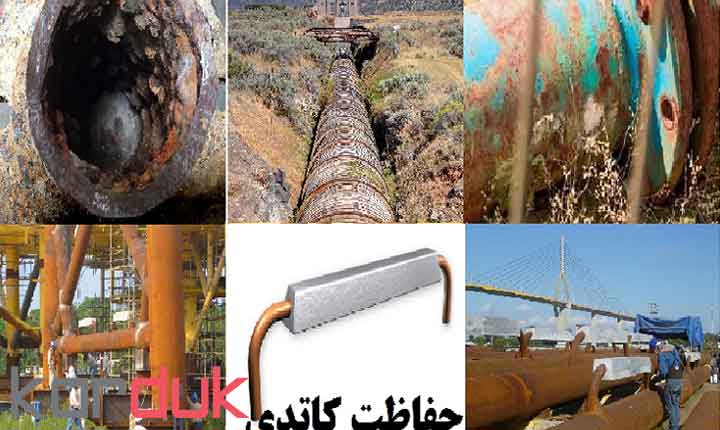

نیاز بازار به حفاظت های کاتیونی
نیاز به پیاده‌سازی ایستگاه‌ها و سیستم‌های حفاظت کاتدی در حوزه‌های نفت و گاز، پتروشیمی، واحدهای صنعتی بزرگ، تاسیسات برق، آب و فاضلاب در سطح جهان و ایران روز به روز گسترده شده است. در این شرایط بازار گسترده‌ای را برای خدمات طراحی، ساخت و تولید آندهای فدا شونده، بازرسی و نقشه برداری، تعمیر و نگهداری و سایر محصولات وابسته به ایستگاه‌های تست و مانیتورینگ، منبع تغذیه، صفحات زمینی مورد نیاز در پیاده سازی این سیستم فراهم کرده است.
سیستم و محافظت کاتدی در کنار مخازن ذخیره‌سازی انواع مایعات، خطوط لوله، دکل‌های انتقال نیروگاه، کارخانه‌های فرآوری، پل‌ها، فرودگاه‌ها و متروها، تاسیسات و اسکله‌های دریایی، سازه‌های فلزی، تاسیسات آب و فاضلاب و فعالیت‌های وابسته به آن‌ها همانند پتروشیمی‌ها کاربرد دارد. در حوزه خطوط لوله انتقال نفت، گاز و فرآورده‌های آن‌ها هم تقاضای زیادی برای نصب تجهیزات حفاظت کاتدی و ایجاد ایستگاه‌های آن وجود دارد.
طرح توجیهی تولید محافظ های کاتیونی | معرفی حفاظت های کاتدی
خوردگی فلزات سبب خسارت‌های بسیار زیاد و گاهاً باعث فرو ریختن سازه، بنا و تخریب خطوط انتقال تاسیسات می‌شود. حفاظت کاتدی سیستمی است که از خورده شدن فلزات در برابر عوامل مخریب محیطی جلوگیری به عمل می‌آورد. یک منطقه حفاظت کاتدیک در واقع یک مدار الکتریکی جریان برق ما بین اجزای متصل شده است که از خوردگی سازه جلوگیری می‌کند.
آشنایی با فناوری حفاظت کاتدی | طرح توجیهی تولید محافظ های کاتیونی
بیشتر فلزات دراثر مجاورت و تماس با هوا و محیط‌های مایع همانند آب دچار خوردگی می‌شوند. بدین معنا که در اثر برقراری واکنش‌های شیمیایی ناشی از مجاروت محیطی اکسید خورده می‌شوند. همانند خورده شدن لوله‌های فلزی واقع شده در زیرزمین از طریق قرار گیری در معرض آب و خاک. یکی از این روش‌ها جلوگیری از خوردگی فلزات، تماس نزدیک آن‌ها با یک فلز فعال‌تر است به این روش حفاظت کاتدی گفته می‌شود.
در سیستم محافظت کاتدی یک فلز فدا شونده فعال‌تر به عنوان آند و برقرار کننده یک جریان الکتروشیمیایی از سمت آن به سمت فلز، در حفاظت کاتدی وجود دارد . این ساختار با تبدیل کلیه نقاط آندی موجود در سطح فلز به نقاط کاتدی در اثر جریان الکتریکی ناشی از سیستم ، از خوردگی به دلیل ایجاد محیط ممانعت می‌کند.
تعریف منطقه حفاظت کاتدیک| طرح توجیهی تولید محافظ های کاتیونی
برای ایجاد یک منطقه و شبکه حفاظت کاتدیک باید همه ویژگی‌های اجزایی را که می‌خواهیم از آن‌ها حفاظت کنیم را بشناسیم. در نقشه تاسیساتی خطوط و اتصالات لوله‌ای، مخازن فلزی، سازه و بناهای فلزی، افزای حفاظتی کاتدی CPT با قابلیت ردیابی را دارا باشند. علاوه بر این، نقاط تست باید به عنوان ترمینال پیکربندی شده باشند. یک کنترل کننده شبکه، تعداد آندها، تعداد یکسو کننده‌ها، طول کل، مساحت، مدل و نقشه GIS منطقه حفاظت کاتدیک، برآورد گردد . در طراحی و اجرا تعریف جریان برای محافظت کاتدیک و پارامترهای فنی مهندسی نرم افزاری و سخت طراحی شبکه برآورد و انجام شود.
طرح توجیهی تولید محافظ های کاتیونی | انواع محافظ های کاتدی

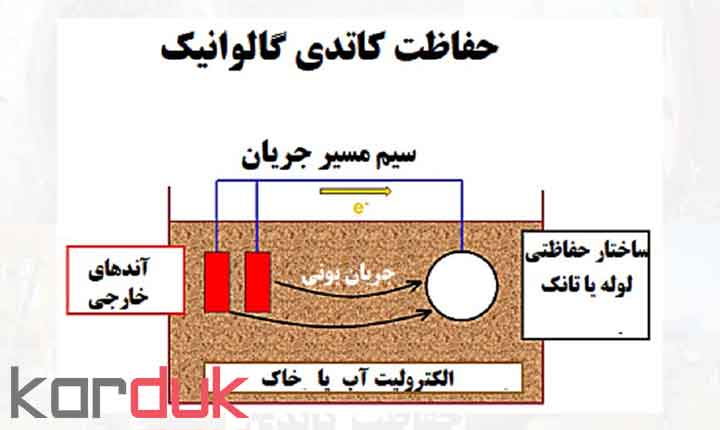

محافظ‌های کاتدی محیط‌های خورنده به دو نوع تقسیم می‌شوند.
- حفاظت کاتدی بدون منبع تغذیه گالوانیک
- حفاظت کاتدی تحت تأثیر جریان ناشی از یک منیع تغذیه برق.

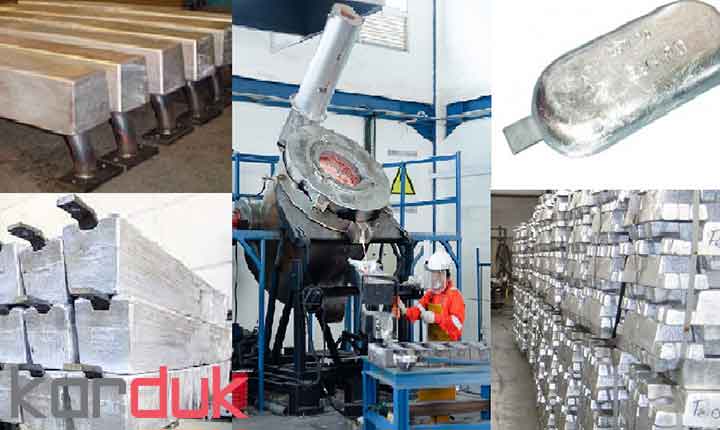

آند حفاظ کاتدی روی
در این حفاظت گالوانیک یک پوشش محافظ از فلز روی برای جلوگیری از خوردگی فولاد بکار می‌رود. در این حالت فلز روی به عنوان فدا شونده به جای فولاد خورده می‌شود. طی این فرایند آند قربانی محافظ به مرور زمان تخریب می‌شود. از آند حفاظ کاتدی روی برای حفاظت تاسیسات فلزی در محیط دریا و آب شور و تجهیزات واقع در زیر خاک به عنوان فلز فدا شونده استفاده می‌کنند آند روی را می‌توان در فرایند ریخته گیری تولید نمود.
آند حفاظت کاتدی آلومینیوم
طی فرایند آند آلیاژی آلومینیوم بدون پوشش در روش گالونیک و فدا شونده هم در محیط‌های دفنی و هم در آب شور برای محافظت از تاسیسات و شناورهای دریایی استفاده می‌شود.
آند حفاظت کاتدی منیزیم
آند حفاظت کاتدی منیزیم در روش گالوانیک برای حفاظت از تاسیسات فلزی و سازه‌های مدفون در خاک و مخازن مایعات و تاسیسات حرارتی استفاده می شود . در گریدهای مختلفی آند حفاظت کاتدی منیزیم بر اساس میزان جریان و متالوژی ساخت و ترکیب مواد آلیاژی آن ساخته می‌شود.

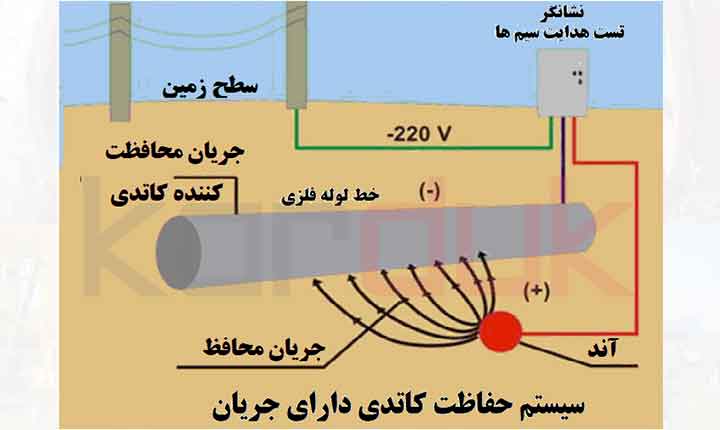

محافظت کاتدی تحت تاثیر جریان
محافظ‌های کاتدی دارای جریان از آندهایی تشکیل شده‌اند که به یک منبع تغذیه مولد جریان متصل هستند و قادر است یک جریان دائمی الکتریکی را فراهم نماید. در این روش آند قربانی همانند روش قبلی از فلز فعال‌تر ساخته شده و از فلز پایه برای “قربانی کردن”در جریان یون‌ها استفاده می‌شود . جنس آندهای قربانی از آلیاژهایی همانند منیزیم، آلومینیوم یا روی هست که می‌توانند جریان الکترو شیمیایی مورد نیاز حفاظت کاتدی را تامین نمایند. در این روش فرایند محافظت به دلیل وجود منبع تغذیه جریان بلحاظ زمانی بسیار طولانی‌تر است. آندهای دارای جریان بسیار متنوع هستند. این جریان ها در آندهای سرامیکی MMO- آندهای سیلیکونی HSCI، آندهای پلاتینیوم و آندهای فروسیلیکون با هم متفاوت است.
محافظ کاتدی داری جریان فروسیلیکون
سیستم حفاظت کاتدی دارای منبع تغذیه تامین جریان فروسیلیکون است به دلیل مقاومت سیلسیوم و کروم در مقابل خوردگی برای حفاظت سیستم‌های تاسیساتی استفاده می‌شود با توجه به مبزان جریان، نسبت و نوع افزودنی‌های آلیاژ در فرایند ریخته‌گری در سایز متفاوت تولید می‌شود.

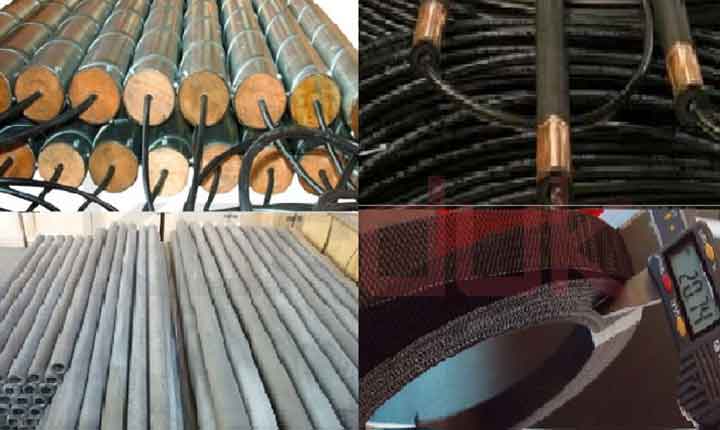

محافظ کاتدی داری جریان MMO | طرح توجیهی تولید محافظ های کاتیونی
محافظ‌های کاتدی از اکسید ترکیب فلزات بدلیل داشتن مقاومت بالا در مقابل خوردگی دارای خواص مناسب الکتروکاتالیستی است در سیستم‌های حفاظت کاتدی محیط آب دریا، آب شور، آب شیرین و بتن در بسترهای خاکی، چاهی و همچنین سازه‌های دریایی، کشتی‌ها و داخل مخازن کندانسورها و مبدل‌های حرارتی به طور گسترده استفاده می‌شود . این محصولات در اشکال مختلف لوله‌ای، میله‌ای، نواری، رشته‌ای، توری و دیسکی تولید می‌شوند.
محافظ کاتدی فلزی لوله ای دارای جریان MMO Tubular
آندهای محافظت کاتدی اکسید فلزی براساس تیتانیوم دارای پوشش اکسیدی فلزی هستند. فلزهایی همانند ایریدیم تانتالیوم در آن قابل استفاده است. در آند لوله‌ای از جنس تیتانیوم روکش‌دار در محیط‌های مختلف و بصورت‌های متفاوت کاربرد دارد.
محافظ کاتدی فلزی نواری داری جریان MMO
آندهای محافظت کاتدی نواری تیتانوم دارای روکش اکسیدهای فلزهایی از چنس تانتانیوم ایریدیوم است. آند نواری فلزی معمولا کف سازی مخازن استفاده می‌شود این محافظ دارای کانداکتور ارتباطی از جنس تیتانیوم است و برای اتصال کابل مثبت به کف مخزن از پاور فیلد استفاده می‌گردد.
محافظ کاتدی فلزی رشته ای دارای جریان MMO Wire
این نوع محافظ کاتدی یک رشته فلزی روکش شده با اکسیدهای فلزهای ایریدیوم، تانتالوم . تایتالوم است. محافظ کاتدی فلزی رشته ای در مجاورت لوله‌های مدفون به عنوان محافظ کاتدی استفاده می‌شود. برای مشاهده سایر طرح توجیهی صنعتی های نوشته شده توسط تیم کاردوک کلیک کنید.
معرفی کدهای ISIC محصول | طرح توجیهی تولید محافظ های کاتیونی
براساس سيستم طبقه بندی آيسیک، عدد 27 و31 مربوط به محصولات از فلز و کانی می‌باشد و کدهای چهار رقمی 2720 و3190 مربوط به ساخت انواع آندهای فلزی و غیرفلزی هستند.
محصول | کد ISIC |
| آند از مس | 2720412480 |
| آند و كاتد از روی | 2720412540 |
| آندهای فداشونده | 2720412547 |
| آند و كاتد از فلزات غيرآهنی | 2720412568 |
| آند از منيزيم | 2720512548 |
| آند از روی | 2720512550 |
| آند و كاتد سربی | 2720512569 |
| آند تيتانيوم برای حفاظت كاتدی | 2720512604 |
| آند گرافيتی حفاظت كاتدی | 3190512475 |
آمار واحدهای تولید کننده محافظ‌های کاتدیک کشور
آمار واحدهای دارای پروانه بهره‌برداری تولیدکننده صنعتی حفاظ‌های کاتدی | ||||
تعداد | سرمایه گذاری (م .ر) | اشتغال(نفر) | ظرفیت | واحد |
| 12 | 21193483 | 1862 | 231251 | تن |
آمار جواز تاسیس طرح‌های حفاظ‌های کاتدی | ||||
تعداد | سرمایه گذاری (م .ر) | اشتغال(نفر) | ظرفیت | واحد |
| 22 | 37243035 | 885 | 808970 | تن |
بدیهی آمار طرح ها ی در حال احداث و پروانه های بهره برداری صنعتی با گذشت زمان تغییر می کند .
مشخصات عمومی سرمایه گذاری طرح
جهت اطلاع از مشخصات زیر ساخت، ظرفیت تولید ، محاسبات مالی و سرمایه و هزینه های عملیاتی طرح توجیهی تولید انواع حفاظ های کاتیونی بدلیل وجود نوسانات مالی و اقتصادی لازم است با کارشناسان ما تماس بگیرید. با توجه به وضعیت استقرار طرح های درحال احداث امکان بروز رسانی مقدار و هزینه های زیر ساخت ها و تاسیسات برقی و مکانیکال بر اساس متره و برآوردها و قیمت های جدید وجود دارد.قیمت اقلام موثر در سرمایه ثابت نیز شامل زمین محوطه سازی، ماشین آلات و کوره ها و ابزار دقیق تاسیسات مکانیک و برق و… در حال تغییر است. اما امکان بروز رسانی دارد.
ردیف | موضوع | برآرود | واحد |
| 1 | زمین | 3000 | متر مربع |
| 2 | زیربنا کل تولیدی ، خدماتی و ستادی | 1200 | متر مربع |
| 3 | دستگاه های خرید داخلی | تماس بگیرید | میلیون ریال |
