طرح توجیهی تولید تیرچه فلزی صنعتی

 تهیه طرح توجیهی تولید تیرچه فلزی صنعتی چرا در ایران اهمیت دارد؟ در صنعت ساختمان کشور نزديک به 80 درصد از سقف‌ و كف‌های ساختمان‌ها  از خرپا تیرچه  است. ویژگی‌های بارز این محصول داشتن سرعت بالا در ساخت است.  هزينه صنعتی تولید آن  كم و با صرفه است. و این محصولات  کاربردوسیعی در ساختمان  را دارد . الزامات رشد و توسعه صنعت ساختمان‌ در كشور، نياز به توليد انبوه خرپاهایی صنعتی را دارد. لازم است تیرچه با كيفيت بالا و دارای استانداردهای مورد نیاز و قابل اعتماد را داشته  باشند. بنابر اين ساخت تیرچه‌های بتونی به شیوه سنتی در محل ساختمان‌سازی به صورت دستی نمی‌تواند پاسخگوی حجم بالای تقاضا باشد.  تیرچه سنتی  از نظر اقتصادی و قابليت اعتماد و استاندارد محصول موحه را  ندارد.

راه‌ كار مناسب برای دستيابی به شرایط مطلوب، توليد انبوه خرپاهای پيش‌ ساخته صنعتی است. که در كارخانه‌های مجهز و تخصصی خارج از محل سازه و به صورت کاملاً مكانيزه می‌باشد. در حال حاضر در بسياری از كشورها بنگاه‌های صنعتی متعددی در زمینه تولید سازه‌های فولادی به ويژه خرپاهای صنعتی فولادی فعالیت دارند . افزایش نياز عمرانی بویژه در احداث ساختمان‌ها و بناهای بزرگ نظير ورزشگاه‌ها و فروشگاه‌های بزرگ، پیمانکاران و سازندگان ساختمان‌ها به ويژه انبوه‌سازان را به خريد خرپاهای آماده از سازندگان معتبر راغب می کند. و محصولات آن‌ها از سطح كيفيتی بالا و يكنواختی برخوردارند. خرید محصولاتی با هزينه كمتر، سرعت توليد بالاتر و قابل اعتماد، مزيت‌های بيشتری را در بازار ساخت وسازهای عمران و مسکن ایجاد می کند.

برای دریافت مشاوره از متخصصان مرکز مشاوره کسب و کار کاردوک جهت نوشتن طرح توجیهی می توانید با

شماره:  02166418908 تماس بگیرید.

طرح توجیهی تولید تیرچه فلزی صنعتی | معرفی تیرچه فلزی

تیرچه بتونی پيش ساخته فولادی عبارت است از شبکه آماده  از آرماتورهای کششی و عرضی و ميلگرد اتصال بالایی که به شکل خرپا به همديگر جوش می شوند . تیرچه بتونی ايستایی و مقاومت لازم را برای حمل و اجرا در سازه دارد . از اين محصول برای ايجاد سقف، راهرو، كف سالن‌ها و حتی سطوح شيب‌دار در ساختمان‌ها استفاده می شود. جهت سفارش و نوشتن طرح توجیهی کلیک کنید.

طرح توجیهی تولید تیرچه فلزی صنعتی | ویژگی‌های تیرچه فلزی

مهمترين مزيت‌  تیرچه های فلزی صنعتی ، قابلیت تولید آنها در اندازه و شکل های متفاوت است . تیرچه ها متناسب با نیاز ،نقشه و پلان سازندگان ساختمان تولید می شود . تیرچه به صورت انبوه و متناسب با ویژگی‌های کیفی و کمی یکسان و استاندارد تولید می شود .

ویژگی‌ها و مزایای انواع تیرچه فلزی به شرح زیر است:

• تیرچه در اجرا نیاز به جک و شمع بندی زیر سقف ندارد.
• امکان همزمانی بتن ریزی در چند سقف ساختمان را دارد.
• سرعت بالای اجرای سقف را فراهم می کند.
• سهولت نصب و اجرای داکت‌های تاسیساتی میسر  است .
• دارای صرفه جوی و کاهش مصرف بتن در سازه است.
• کمک به سبک سازی سقف با توجه به استفاده از بلوک‌‏های توخالی با یونولیت را  دارد.
• عایق سازی سقف در برابر انتقال صدا و حرارت است.
• ایجاد صرفه جویی در مصرف مقاطع آهنی در سازه را دارد.
• حذف فرایند طولانی ساخت خرپا غیر استاندارد سنتی را فراهم می کند.

معرفی کد های آیسیک تیرچه پیش ساخته مسلح

آیسیک نوعي طبقه‌بندی استاندارد براي فعالیت‌های اقتصادي توليدي است. هدف اصلي کدیشن آیسیک  فراهم كردن مجموعه‌اي از رده‌هاي فعاليتي است.  به‌طوری‌ که در آن بتوان موجوديت‌هاي اقتصادي را بر اساس نوع فعاليتي كه انجام مي‌دهند طبقه‌بندی كرد. وزارت صنعت، معدن و تجارت از اين طبقه‌بندي براي دسته‌بندي فعاليت‌هاي صنعتي استفاده مي‌نمايد. بر اساس سيستم طبقه‌بندی آيسيك، کد آیسیک 26 مربوط به محصولات فلزی بوده و کدهای فعالیت‌ها طرح به شرح ذیل ارائه گردیده است.

بر اساس سيستم طبقه‌بندی آيسيک کد‌‌‌‌ محصولات طرح جاری به شرح جدول ذیل می‌باشد.

جدول کد آیسیک محصولات مورد نظر

طرح توجیهی تولید تیرچه فلزی صنعتی | مواد اولیه و آماده سازی

مواد اوليه اصلی تولید خرپای  تیرچه فلزی صنعتی از انواع میلگرد و ورق آهنی است. میلگرد هم بصورت کلاف و هم بصورت شاخه‌ای  استفاده می شود. اغلب واحدها برای دستیابی به سایز مناسب و عاج دار نمودن میلگرد کلاف از سیستم کشش و آنیلینگ  استفاده می‌کنند.

برای ساخت خرپا می‌توان از انواع فولادهای ساختمانی در دو حالت نورد گرم وسرد تولید می شوند. در  نورد گرم فولادی که در دمای بالا شکل دهی می شود. و در فولاد اصلاح شده فولاد نورد گرم خنک شده است که با غلطک‌های نورد اضافی شکل داده می‌شوند تا به ابعاد دقیق‌تر و کیفیت سطحی بهتر برسند  و  استفاده می شوند. مهم‌ترين نوع فولادی كه در كشور رايج است، فولادهای ساختمانی كربنی ساده است. در حالی كه در كشورهای صنعتی فولادهای فوق مستحكم كم آلياژ و ميكرو آلياژ با تركيبات مختلف رايج است.این فولادهای كه دارای استحكام بالاتری است. فولادهای ميكرو آلياژ از همه مهم‌تر دارای نسبت استحكام به وزن بالاتر نسبت به فولادهای كربني ساده را دارند. اين دسته از فولادها جوش‌پذيری بالایی نيز را  دارند.

طرح توجیهی تولید تیرچه فلزی صنعتی | موارد کاربرد

انواع تیرچه فلزی به عنوان كالای مصرفی در صنعت ساختمان شناخته می‌شوند. تیرچه می‌تواند به عنوان محصول طرح جاری به مصرف انواع پروژه‌های عمرانی برسد .در ساخت تیرچه برای سقف‌های تیرچه-بلوک در پروژه‌های مختلف نیز از این محصول استفاده می گيرد.

طرح توجیهی تولید تیرچه فلزی صنعتی | تکنولوژی و فرایند تولید

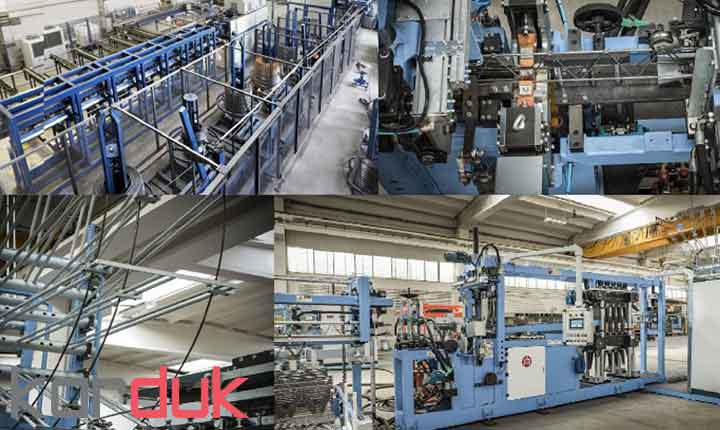

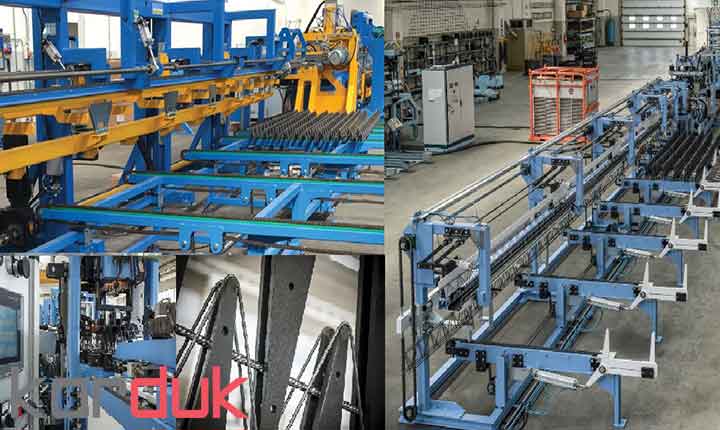

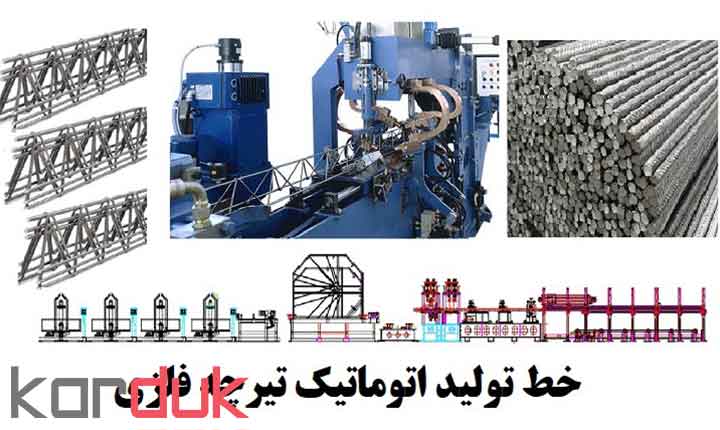

خط تولید این محصولات  پس از کشش و عاج دار کردن مفتول خاموت و آنیل کردن آن در کوره  شروع می شود. برای  آماده کردن میلگردهای طولی از دستگاه اتوماتیک برای انجام عملیات‌های تولید استفاده می‌شود.در نهایت کلاف آماده با استفاده از شرایط ویژه در مجاورت بخار با بتن مسلح می شود. در دستگاه توليد اتوماتيك تيرچه، ابتدا ميلگردهای اصلی را به صورت شاخه‌ای درون ريل‌هایی  دستگاه  جاگذاری می‌گردد.ميلگردهایی كه زيگزاگ خواهند شد، به صورت رول در محل تعبيه شده قرار می گیرد. كار جا گذاری سر ميلگرد در استريتر و خم كن با کمک بازوهای هیدرولیکی انجام می‌شود.

وظیفه و نحوه انجام کار تابلو برق

تابلو برق این دستگاه توانايي كنترل جريان ترانس ها، زمان گذر جريان و نحوه جوش دادن برنامه ریزی شده ، اعم از جوش هارمونی يا تحريك يكباره همه ترانسها را دارد. تابلو وظيفه كنترل جك ها و سنسورها و فرمان دادن به شير برقی‌ها را نيز به عهده دارد.  وظيفه اپراتورها تنها نظارت بر صحت عملكرد دستگاه و بارگذاری‌های اوليه خواهد بود. شما در هر جایی که هستید می توانید برای تهیه طرح توجیهی تولید بتن الیافی یا طرح توجیهی صنایع ساختمانی با کارشناسان کاردوک تماس بگیرید.

حرکت برای نقاط جوش جدید

سيستم كشنده با حركت خود، قسمتی از تيرچه بلوك كه عمليات جوشكاری آن تمام است را حركت می‌دهد.  تا نقاط جديد مورد نظر برای جوشكاری در مقابل نازل‌های جوش کاری قرار بگيرند. ميلگردهای اصلی و زيگزاكی شامل قیدها (ريل ها) و هدایت گر هستند. حركت ميلگردها در درون اين راهنماها انجام شود. سيستم دارای كلمپ جانبی است كه در هر دو طرف نصب هستند. دو نقطه متوالی از محل اتصال ميلگردهای پايينی به ميلگردهای زيگزاکی را محکم كند. .با انجام اين عمل، ميلگردها كاملا در جای خود بند و محکم شده اند و آماده جوشكاری می‌باشد.

ترتیب جوش میلگردها

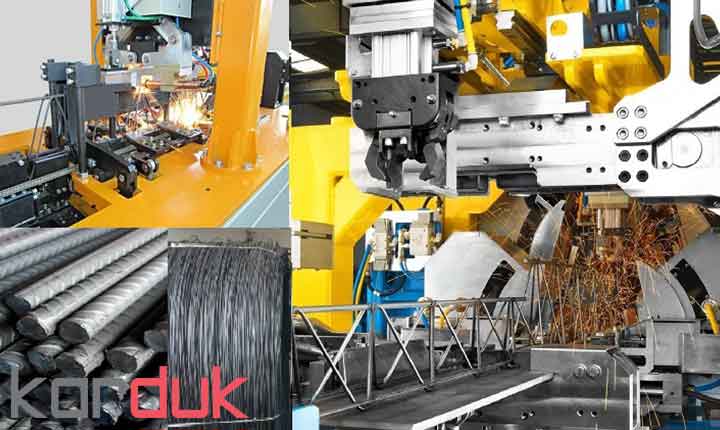

در ابتدا دو الکترود كه در بالا قرار دارند، ميلگرد اصلی بالایی را به ميلگردهای زيگزاكی در دو  رأس ميلگردهای زيگزاكی جوش می‌دهد. بدين معنا كه در يك زمان، دو رأس ميلگردهای زيگزاكی چپ و راست است و  به ميلگرد اصلی بالا جوش داده می‌شود. تا  پس از اتمام جوشكاری، سيستم جلوبرنده، مجددا سيستم را به جلو هدایت می‌کند.  نقاط جديد مورد نظر جوشكاری در مقابل اتوگان‌های بالا قرار گيرد. با اين حركت  نقاط جوشكاری جانبی در مقابل اتوگان‌های دوبل كه در جوانب تيرچه بلوك هستند، قرار می‌گيرد.

عملیات جوشکاری نقاط جانبی

در این مرحله عمليات جوشكاری نقاط جانبی تيرچه بلوك (جوش ميلگردهای زيگزاكی به ميلگردهای جانبی) انجام می‌شود. البته قبل از اين كار جكی كه در بالا قرار دارد. (سيستم نگهدارنده بالا) با حركت به سمت پايين، روی ميلگرد اصلی بالا فشار اعمال می‌كند تا ميلگردهای اصلی پايينی كه در كنار ميلگردهای زيگزاكی در ريل مخصوص قرار دارند، در كنار يكديگر مقيد شوند. برای ثبت نام در سامانه بهین یاب کلیک کنید.

در مجموع يك اتوگان دوبل در سمت راست و يك اتوگان در سمت چپ قرار دارد.  هر اتوگان دوبل، دو نقطه را جوشكاری می‌كند. يعنی در يك زمان دو نقطه در سمت راست و دو نقطه در سمت چپ جوشكاری می‌شود. برای برش تيرچه بلوک‌ها از يك دستگاه قيچی هيدروليكی استفاده میشود. پس از برش تيرچه بوسيله جك پرانی كه بر روی ميز محصول در نظر گرفته شده است.  تيرچه را به پالت مخصوص هدایت می‌کند. این فرایند قادر است محصولات را در طول‌های 6متری الی 12متری تولید نماید. ولی با توجه به نیاز مشتریان طول برش‌های مختلف نیز می‌تواند تولید شود.

بررسی بازار و رقبا در طرح تولید تیرچه فلزی

انواع تیرچه صنعتی ساخته شده سازه‌های مسلح ترکیبی از میلگرد و بتن است . تیرچه صنعتی عمدتاً در ساختمان و پروژه های عمرانی مرتبط  مورد مصرف قرار می‌گیرد. این محصول به‌دلیل اقتصادی بودن و کیفیت قابل رقابت با کالاهای جایگزین هم در بازار و در پروژهای بزرگ و کوچک سازه‌ای می تواند مورد استفاده قرار گیرد. کل پروانه‌های بهره برداری صنعتی تولید انواع تیرچه مسلح کشور تعداد 1225 واحد است. واحدهای صنعتی با ظرفیت‌های متفاوت به شرح جدول ذیل در کشور در حال فعالیت می‌باشند.

بدیهی آمار طرح های درحال احداث و پروانه های بهره برداری  صنعتی با گذشت زمان تغییر میکند .

مشخصات عمومی سرمایه گذاری  طرح

جهت اطلاع از مشخصات زیر ساخت، ظرفیت تولید و محاسبات مالی و سرمایه و هرینه های عملیاتی طرح توجیهی تولید انواع تیرچه صنعتی  بدلیل وجود نوسانات مالی و اقتصادی لازم است با کارشناسان ما  تماس بگیرید. با توجه به وضعیت استقرار طرح های درحال احداث  امکان بروز رسانی مقدار و هزینه های زیر ساخت ها و تاسیسات براساس متره و برآوردها و قیمت های  جدید وجود دارد. قیمت اقلام موثر در سرمایه ثابت نیز شامل زمین محوطه سازی، ماشین آلات تاسیسات مکانیک و برق و… حال تعییر است.  اما امکان بروز رسانی دارد.

مزایای اجرای طرح تولید تیرچه فلزی

• تنوع بسیاری از محصولات در یک خط تولید با تغییر قالب فراهم است.
• قیمت قابل رقابت با انواع محصولات رقیب را دارد.
•  تکنولوژی ساخت ماشین آلات بطور اتوماتیک در داخل کشور در دسترس است.
• امکان پذیری تولید در تمامی مناطق کشور میسر است
• امکان راه اندازی واحد در ظرفیت اقتصادی با سرمایه گذاری نه چندان بالا وجود دارد.
•  قابلیت تولید محصول صادراتی را دارد.
•  ظرفیت خالی در کشور برای راه اندازی واحدهای جدید وجود دارد.

نتایج  مطالعات فنی ، اقتصادی و مالی

به استناد مطالعات طرح ، تکنولوژی تولید تیرچه مسلح اتوماتیک در سطح جهان و در ایران سابقه زیادی ندارد. به همین دلیل تعداد واحدهایی که در کشور موجود است به نسبت تقاضای بازار تعداد زیادی نیستند. نظر به اینکه تکنولوژی تولید به نسبت محصولات رقیب بسیار ساده‌تر و در نتیجه قیمت تمام شده پایین تری دارد. همچنین در کشور برای تولید این محصول ظرفیت خالی وجود دارد. امکان احداث واحدهای جدید با ظرفیت اقتصادی می‌تواند مورد بررسی دقیق‌ تر قرار گیرد. لذا جهت مشاوره اقتصادی و فنی راه اندازی طرح یا ایجاد طرح توسعه می‌توانید با مشاورین کسب و کار کاردوک تماس حاصل فرمایید. برای مشاهده سایر طرح توجیهی صنعتی های نوشته شده توسط تیم کاروک کلیک کنید.

خدمات قابل ارایه کاردوک به طرح‌ها و واحدهای تولید کننده

برای تهیه طرح توجیهی در زمینه های مختلف می توانید با کارشناسان تماس بگیرید. از جمله خدمات مرکز مشاوره کسب و کار کاردوک می توان به موارد زیر اشاره داشت :

• ارائه خدمات در انتخاب ماشین آلات، تاسیسات عمومی و طراحی سایت پلان
• تامین نیروی انسانی نصب و راه اندازی ماشین آلات و تاسیسات عمومی طرح تولید
• مشاوره فرمولاسیون مواد اولیه
• مشاوره اصلاح تکنولوژی، نوسازی و بازسازی واحدهای قدیمی صنعتی
• مشاوره صادرات محصول با کیفیت به  کشورهای دیگر
• تهیه طرح توجیهی و امکان سنجی طرح با استفاده از نرم افزار کامفار توسط متخصصین کارآمد مهندسی
