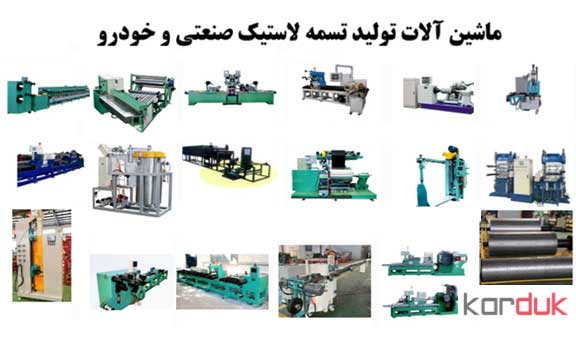

ماشین آلات تولید تسمه دینام و تسمه تایم

 بررسی ماشین آلات تولید تسمه دینام و تسمه تایم  بدلیل  وجود حجم زیادی تسمه های لاستیک کشور  که  وارداتی هستند ضروری است . آشنایی صنعت کشور با ماشین تولید تسمه های  مورد مصرف در خورو سازی و سایر دستگاهی  صنعتی ضروری است تا بتوان بخش از ارزش افزوده این فعالیت را به صنکاران داخل کشور اختصاص داد .محصولات اصلی قابل تولید با این  ماشین آلات غیر  از تسمه های انتقال نیرو همانند تسمه تایم ، تسمه دینام  می تواند کانوایرهای لاستیکی انتقال مواد را  در بر بگیرد . با این تجهیزات می توان  انواع تسمه لاستیکی  در اشکال مختلف شامل تسمه های  V  شکل دارای لایه های مختلف از نخ  و منجید شده کلاسیک  و تسمه های خاص را برای انواع ماشین آلات صنعتی  ، ادوات  کشاورزی،  و خودروهای های سبک ،نیمه سنگین و سنگین را تولید کرد

بنبوری میکسر داخلی| ماشین آلات تولید تسمه دینام و تسمه تایم

از دستگاه بنبوری مماس یا اینترمیکس  برای تولید آمیزه‌های لاستیکی با تکنولوژی بالا، حفظ مداوم استانداردهای کنترل کیفیت بالا برای برآورده کردن برنامه‌های دقیق تولید آمیزه مواد خام در سخت‌ترین محیط‌ها استفاده می شود. کیفیت دستگاه غیر از طراحی به تمام مراحل ساخت، ماشین کاری، جوشکاری فوق سخت، بازرسی، مونتاژ و تست دستگاه وابسته است. روتورهای دستگاه  دارای ساختار فولاد آلیاژی با  استحکام بالا طراحی و ساخت شده  و  عملکرد بهینه تولید آمیزه  همگن و ثابت  را با  بهره‌وری بالا  تضمین می کند .

دستگاه  در فرایند اختلاط از سیستم تبرید ی جهت خنک‌کننده، کنترل دمای ثابت بهره می گیرد  قیف تغذیه دستگاه  امکان فیدر  سریع را فراهم می‌کند. وزن شناور با شعاع کمتر برای ارائه حداکثر سرمایش سطوح   و اختلاط به آمیزه ‌ها در  موقعیت و  فشار متغیر را با کاهش سرعت خودکار  فراهم می کند.  ساختار صرفه‌جویی در هوا  و  هو د خروج  گرد و غبار  بر روی دستگاه  به صورت استاندارد است . درب بارگیری  مجهز به  محرک پنوماتیک است  قاب‌  و رولینگ های  انتهایی دستگاه نیز از فولادآلیاژی ساخته شده تا  استفاده  و  کاربردهای روتور با فشار بالا و سرعت بالا را تحمل نماید. و محفظه میکس نیز نسبت به  گرد و غبار اختلاط کاملاً آب‌بندی است   و دسترسی به قطعات نیز جهت تعمیر و نگهداری ساده باشد. درب تخلیه آمیزه نیز  برای مقاومت بیشتر از فولاد است .  برای خروج بچ  تولیدی نیز دارای محرک برای چرخه‌های تخلیه و بسته شدن سریع است.



دستگاه خنک کننده زیرین لاستیک | ماشین آلات تولید تسمه دینام و تسمه تایم

این تجهیزات در  فرآیند پوشش اکستروژنی نوار و  فشردگی  تولید تسمه  V  شکل لاستیکی و  آماده سازی آن پس از پایان مسیر  منجید  پارچه  نوار استفاده می شود.

دستگاه برش پارچه منجید تسمه

این دستگاه برای برش الیاف کوتاه  ورق لاستیکی  و ورق پارچه و اتصال با دستگاه  و کنترل دستی آن  استفاده می‌شود. در دستگاه  جهت  ذخیره‌سازی و  فیدر پارچه  پارچه از موتور سه فاز دارای کنترل فرکانسی کاهنده برای ذخیره‌سازی و آزادسازی ورق لاستیکی  استفاده می شود. دستگاه برش دارای از درایو موتور برش برای برش ورق لاستیکی و سیستم انتقال دارای  سروو  موتور کنترل تسمه نقاله تحویل ورق لاستیکی  به انضمام  جمع‌ کننده  پارچه  دارای کنترلر تبدیل فرکانس موتور سه فاز و کاهنده برای اتصال  به بایه  لاستیکی  بهره می برد.

دستگاه پرس پخت | ماشین آلات تولید تسمه دینام و تسمه تایم

از این دستگاه برای ولکانیزاسیون متناوب نوار لاستیکی  پس از ساخت تسمه V شکل استفاده می‌شود. موتور دستگاه از نوع پرس تک سیلندر تک کاره فک پیستونی است که حول یک مکانیزم ثابت و دستگاه‌های کشش قرار دارد. دستگاه  مجهز به تلسکوپی برقی است و نوار لاستیکی  را پس از شیاردار شدن با صفحه قالب آماده ورود به این دستگاه است  این دستگاه دارای  مکانیزم ثابت، موتور، تجهیزات کشش، سیستم پایپینگ و تجهیزات الکتریکی است.

دستگاه خنک ساز  تثبیت‌کننده

از این تجهیزات عمدتاً برای فرآیند تثبیت و خنک‌سازی تسمه پخت ‌شده استفاده می‌شود. این امر برای تسمه های لاستیکی مناسب است که سریع‌تر سفت شود ، راندمان ولکانیزاسیون، کیفیت و ظاهر محصول را بهبود بخشد. این تجهیزات عمدتاً برای فرآیند تثبیت و خنک‌سازی تسمه پخت‌شده استفاده می‌شود. این امر برای تسمه مناسب است که سریع‌تر سفت شود، راندمان ولکانیزاسیون، کیفیت و ظاهر محصول را بهبود می بخشد.

 ولکانیزه کننده تسمه   V شکل | ماشین آلات تولید تسمه دینام و تسمه تایم

از این دستگاه برای  ولکانیزه کردن  ساختار غلاف های  لاستیکی  چند  تسمه تایمی  V شکل استفاده می‌شود. دستگاه دارای  کنترلر PLC،   لمسی و  حلقه در بر گیرنده تسمه ، پوشش مخزن، ساختار سه تکه مخزن، کنترلر سیلندر روغن هیدرولیک، پوشش چرخشی  است طی فرایندکنترل دقیق فشار داخل و خارج محفظه توسط شیر دیافراگمی پنوماتیک انجام می گیرد عملکرد  دستگاه وابسته به  خلاء و فشار بالا  محیط ولکانیزه کردن دارای  لوله قالب در برگیرنده  تسمه  می باشد . ارتفاع دستگاه متناسب با ارتفاع قالب  1000 میلی‌متر است و  قطر داخل مخزن می تواند    φ400\500\600\800\1000\2200 میلی‌متر باشد و فشار  حداکثر 1.6 مگاپاسکال را تامین می کند.

دستگاه برش و  پوشش دهی تسمه ماشین آلات  صنعتی

کاربرد دستگاه  در فرآیند  فرمینگ فالبی  هسته تسمه لاستیکی است. که طی آن  پوشش و چسب زنی و  برش تسمه مربعی  انجام  شود. دستگاه دارای  سیستم کنترل PLC و صفحه لمسی ، کنترلر فرکانس و درام با قطر Ø200~ Ø268mm و  طول 500mm می باشد محدوده طول تسمه 1500 تا 7000 میلیمتر می باشد.   دستگاه دارای موتور سروو  و  موتور ابزار   7.5KW  است . و  با قطر اسپیندل  Ø130mm   تامین  هوای فشرده 0.4—0.6Mpa   را تامین می کند سرعت سیم 200M/min-250M/min   است

دستگاه برش تک درام

این تجهیزات عمدتاً برای برش زاویه‌  و  پخ ‌دار سه تسمه ، تسمه‌های همزمان و تسمه‌های چند گوه‌ای استفاده می‌شود. ارتفاع قالب دستگاه  1000 میلی‌متر و محیط تسمه لاستیکی مناسب برش  600-3000 میلی‌متر است .

  پوشش دهنده  عمودی تسمه V شکل| ماشین آلات تولید تسمه دینام و تسمه تایم

از این دستگاه در  فرآیند پوشش بیرونی تسمه V شکل  ماشین‌آلات صنعتی  و تسمه ترکیبی استفاده می‌شود، عملکرد ساده و کاربردی دارد، این دستگاه توسط برنامه PLE کنترل می‌شود.  دستگاه   امکان لایه  بندی و فشرده‌سازی لایه های تسمه V شکل را فراهم می کند سیستم دو ایستگاهی ، دستگاه  شامل پرس فشاری  نوار، بسته‌بندی خودکار، جدا سازی ،  بسته‌بندی انتهایی  و   دو سر تراش و سیستم اتصال  است .  با این دستگاه چهار نفر به طور همزمان کار می‌کند دو نفر آستر را تغذیه می‌کنند، دو نفر پارچه را هدایت می‌کنند تا از طریق تنظیم دیجیتال به بسته‌بندی خودکار با طول ثابت تبدیل می‌شود. دستگاه دارای عملکرد ساده ، اتوماتیک، استفاده دوگانه خودکار  و دستی است.

فرمینگ انبساطی لایه ها تسمه

این تجهیزات عمدتاً برای انواع مختلف تسمه‌های صنعتی ، تسمه‌های V شکل بزرگ جهت  فرآیند شکل‌دهی تسمه ترکیبی چند لایه ، با راندمان بالا، عملکرد ساده و کاربردی استفاده می‌شود. این تجهیزات شامل موتور اصلی، سیستم  کنترل کشش سیم و قفسه مواد چهار ایستگاهی ترمز و رهاسازی فیلم با کشش ثابت است. دستگاه  دارای سروو موتور ، درام انبساط سروو درایو، قاب هیدرولیکی، پوشش کنترل سروو و برش دوتایی ، سبستم  کنترل کشش کابل قطعات فرعی شامل  دستگاه  PLC و ماژول، صفحه لمسی، سیستم سروو  موتور و  مبدل فرکانسی و  سیستم  پنوماتیک است

سنگ زن عمودی | ماشین آلات تولید تسمه دینام و تسمه تایم

این دستگاه برای سنگ زنی مستطیلی با  زاویه قائمه  تسمه های  چند وجهی  با راندمان بالا، کارکرد آسان و با دوام  استفاده می شود. این دستگاه دارای  دستگاه تغذیه ،  بخش  بارگیری و تخلیه خودکار مواد و  دستگاه کشش  سه  قسمتی است. سبستم  تغذیه دارای سروو موتور، پیچ توپی و راهنمای خطی، کنترلر دقت چرخ ساینده و  فیدر است. بخش کشش هم  دارای انقباض سیلندر بدون میله برای تحقق کشش تسمه اولیه  و جایگزینی آن  پس از عملیات سنگ زنی است. و بخش  بارگیری  و  تخلیه خودکار مواد این بخش  دارای درایور استفاده کننده  از موتور ترکیبی و ریل راهنما است. ساختار دستگاه در سنگ زنی  مستطیلی تسمه  V/تسمه  چندلایه  دارای  کنترلر  PLC، صفحه لمسی ،  غلتک چرخش فعال با موتور سروو سنگ زنی تسمه V با سرعت ، دقت  و  تغذیه  کنترل شده توسط موتور سروو است.

 بارگیری و تخلیه  و اسپری آب با دریچه گاز دستگاه نیز خودکار  است .

 ولکانیزاسیون صفحات ستونی دو ایستگاهه

این دستگاه برای فرآیند ولکانیزاسیون قطعات مختلف لاستیکی استفاده می‌شود. کاربری دستگاه  برای ولکانیزاسیون پیشرفته با شکل‌دهی فشاری آسان است.

دستگاه اندازه‌گیری طول | ماشین آلات تولید تسمه دینام و تسمه تایم

این دستگاه برای اندازه‌گیری طول مستطیلی تسمه تایمینگ V-belt و  چند تسمه ای استفاده می‌شود.

اتصال لاستیک زیرین

این دستگاه برای اتصال خودکار پرایمر، برش و عملیات برش پایه لاستیکی  تسمه استفاده می‌شود. دستگاه دارای کنترلر PLC، برش سریع چسب و فیلم، با عملکرد ساده، راندمان بالا است و  طیف کاربرد گسترده چسبندزنی، پوشش دهی تسمه V شکل  را انجام می دهد .

دستگاه همراستا سازی و  نخ  ‌پیچی  لایه حائل

این دستگاه برای مرتب‌سازی کامل تسمه V شکل و دوخت و برش لایه حائل استفاده می‌شود. این دستگاه یک درام دوتایی  و دو مرحله‌ای است که اجازه می‌دهد نخ در یک راستا قرار گیرد،  و نخ با کشش یکنواخت، اندازه ثابت، پس از خواص چسبندگی خوب ارسال شود  عملکرد تک مرحله‌ای، فیدر  اتوماتیک نخ ، با دو مجموعه دستگاه جداکننده بالشتک ، اتصال بالشتک اتوماتیک، برش اتوماتیک. کنترل اسپیندل توسط سروو موتور 7.5 کیلوواتی، کشش سروو موتور دار  و موقعیت‌یابی خودکار، کنترلر  PLC  از مزیت های دستگاه است.

پوشش دهی  اتوماتیک تسمه لاستیکی

دستگاه پوشش دهی  هم  برای فرآیند لایه  گذاری پوششی خودکار پارچه در  تسمه‌ها استفاده می‌شود. این دستگاه عمدتاً برای فرم دهی هسته  و لایه های تسمه V شکل در بخش خارجی از ساختمان‌های  لایه  گذاری پوششی با پارچه استفاده می‌شود.  این دستگاه توسط PLC کنترل می‌شود و فرآیندهای کشش ، رهاسازی پارچه، لایه  گذاری و برش خودکار را انجام می‌دهد.

دستگاه پخت نوردی| ماشین آلات تولید تسمه دینام و تسمه تایم

این تجهیزات عمدتاً برای پخت مداوم و مستمر  مدل‌های مختلف تسمه V   ماشین‌آلات  صنعتی  شامل  تسمه V بزرگ و تسمه V نواری استفاده می‌شود.  دستگاه دارای کنترل PLC، عملکرد ساده، ظاهر زیبا، قابلیت مکان‌یابی و کشش سریع، درجه بالایی از اتوماسیون، مزیت ولکانیزاسیون مداوم و بدون وقفه است  که از جمله تجهیزات ترجیحی تولید کنندگان عمده تسمه ماشین‌آلات صنعتی است.

درام  های انبساطی

این تجهیزات برای فرم دهی ، لاستیک کاری و برش تسمه V شکل استفاده می‌شود. هر درام مطابق با مشخصات فنی در محدوده خاصی از قالب گیری تسمه V شکل در ابعاد و قطر های  مختلف است.

 آغشته ساز منجید تسمه | ماشین آلات تولید تسمه دینام و تسمه تایم

مورد استفاده  دستگاه در فرآیند آغشته و خشکی روکش پارچه‌ای تسمه تایم است. تیغه هدایت گر دستگاه با  قابل تنظیم  زاویه  قوطی شناوری  غوطه‌وری یکنواخت چسب را تضمین می‌کند. چرخش غلتک اسپیندل  دستگاه دارای   کنترل موتور فرکانس متغیر؛ کنترل بار الکتریکی  قابت، جریان القایی و  خشک کن  است وجود کانال خشک کن  چهار طبقه بالا و پایین دستگاه  راندمان خشک کردن را بهبود می‌بخشد.

دستگاه برش و اتصال تسمه لاستیکی

این دستگاه برای برش و اتصال الیاف کوتاه با زاویه ۹۰ درجه و ساخت رول  لاستیکی تسمه استفاده می‌شود. در فرایند ورود پارچه و دستگاه ذخیره‌ از موتور سه فاز کنترل تبدیل فرکانسی با کاهنده، ذخیره‌  و آزادی ورق لاستیکی استفاده می شود.  در بخش برش از سیلندر بدون میله برای چرخاندن موتور برای برش ورق لاستیکی استفاده می شود و  انتقال با  سیستم تنظیم سرعت فرکانس متغیر، تسمه نقاله جهت  تحویل ورق لاستیکی  بهره می کند. برای اتصال دهندگی ورق لاستیکی   از سیلندر بدون میله در دستگاه   بهره می گیرد  دستگاه دارای  بازوی مکانیکی  دارای  سروو موتور برای کنترل اتصال عرض ورق لاستیکی و تراشنده استوانه‌ای کوچک برای ورق لاستیکی  است و جمع‌آور نده  پارچه دارای کنترلر و مبدل  فرکانس موتور سه فاز و کاهنده برای اتصال ورق لاستیکی نهایی به منجید  است .

دستگاه برش تسمه تایم

این دستگاه برای برش مستطیلی قائم الزاویه تسمه تایم، تسمه V شکل و درام  تسمه چند لایه  استفاده می‌شود. عرض  سطح  برش حداکثر 1100 میلی‌متر و راندمان کارحداکثر 50 برش در دقیقه  و ضخامت لایه  لاستیکی  0.5~1.0 میلی‌متر است قطعات اصلی  شامل  .  صفحه نمایشگر لمسی و   PLC و قالب  ، سیستم سروو موتور  ،  سیستم فرکانس متغیر تجهیزات پنوماتیک است.

دستگاه  آزاد سازی  قالب | ماشین آلات تولید تسمه دینام و تسمه تایم

این دستگاه پس از ولکانیزه کردن تسمه v، تسمه تایم، تسمه  چند لایه  لاستیکی برای جدا  تسمه ها از قالب  هایی با محیط قالب 600 میلی متر تا 3000 میلی متر، ارتفاع قالب 1000 میلی متر  است . دستگاه  مجهز به سیستم هیدرولیک، قدرت جدا کردن از سیلندر هیدرولیک است  پنجه‌های گیره جداکننده به دو گروه سه فک تک‌اثره، شش پنجه اتصال تقسیم می‌شوند.ایستگاه هیدرولیک در سه جهت کنترل افزایش ارتفاع، گیره  می‌تواند فشار و سرعت جریان را تنظیم کند. قطر سیلندر روغن گیره ۸۰ Ø  و  قطر سیلندر روغن جک‌آپ  ۱۲۵ Ø و برای جابجایی از  پمپ دو پره  ۵۵ میلی‌لیتر در ساعت با  قدرت موتور ۱۵ کیلووات  و  سیستم خنک‌کننده روغن با  پمپ هیدرولیک پیستونی جابجایی متغیر بهره می گیرد. مخزن روغن (طول، عرض، ارتفاع) 1200*800*700  میلیمتر را دارد ابعاد ملی دستگاه (طول، عرض، ارتفاع) 3850*3380*1450 می باشد

سنگ زنی استوانه ای تسمه تایمینگ

این تجهیزات برای فرآیند سنگ زنی  بدنه  و پشت تسمه تایمینگ پخته  است. سنگ زن استوانه ای  دارای   کنترلر PLC، عملکرد صفحه لمسی  ،  غلتک و  درایو موتور ، کنترلر دور سروو موتور ،تنظیم عمل  ضخامت دو طرف سنگ زنی تسمه ، کشش سه غلتکی، سیستم  بارگیری و تخلیه راحت  ،  دور متغیر کار دستگاه ،  غلتک سنباده با نوسانگر  رفت و برگشتی و  ردیاب  محور ، کنترل کیفیت سنگ زنی سطحی و عملکرد خودکار، عملکرد است



دستگاه پخت  تسمه چند لایه قالبی

فرآیند پخت تسمه  های  چند لایه  دارای  فرم   در دستگاه  انجام می گیرد.  این تجهیزات دارای عملکرد ساده ای هستند که توسط PLC کنترل می شوند، ولکانیزاسیون با فشار و دمای بالا را انجام می دهند.  دستگاه در مقیاس بزرگ  برای فرآیند پخت  . ولکانیزاسیون با فشار و دمای بالا تسمه چند لایه  دارای  قالب بکار می رود.

دستگاه برش تسمه  های لاستیکی  V شکل

این دستگاه عمدتاً برای برش لبه نوار و  تسمه V شکل ماشین آلات  عمرانی است .  تا زاویه  و وزن نوار را برای رسیدن به الزامات فرآیند ولکانیزاسیون پیچیده تنظیم کند. بلحاط پارامترهای فنی طول کار تسمه لاستیکی 600～5000 میلی‌متر و توان موتور 1.5KW+0.75KW   است .

 اتصال لایه های تسمه نواری لاستیکی

این دستگاه برای اتصال تسمه نواری استفاده می‌شود. فرآیند اتصال ورق و صفحات  لاستیکی می‌تواند در ادامه  با قالب‌گیری  پخت تکمیل شود و مزایای سرعت، سادگی، راحتی و غیره را دارد. این دستگاه، دستگاهی است که تولیدکنندگان اصلی با مزایای انتخاب، آن را ترکیب می‌کنند.

قالب فرمینگ  شیاری  V  تسمه

این قالب در  فرآیند پخت تسمه‌های V در دستگاه پرس پخت  با  ظاهری صاف و بدون پلیسه دارای کار کرد زیبا و  در اندازه دقیق  قالب دقیق  با کیفیت استفاده می شود. این قالب ها  دارای مزایای مساحت ولکانیزاسیون بزرگ ، با راندمان بالا است و از تجهیزات لازم برای ساخت تسمه V  شکل است.

قالب دندانه دار  تسمه لاستیکی | ماشین آلات تولید تسمه دینام و تسمه تایم

قالب  فولادی حرفه ای تسمه لاستیکی  دندانه دار   با رویه های متفاوت  جهت تولید  کیفیت محصول خوب و  ظاهری  زیبا و اندازه استاندارد و در  مدل های متنوع  است . از این قالب ها  در فرآیند پخت تولید  تسمه تایم  و دینام و تسمه دارای لبه خام  با اتوکلاو استفاده می شود.

قالب فلزی  صاف و صیقلی

این قالب ها  دارای   ظاهری زیبا، اندازه استاندارد و دقت بالایی است . این قالب ها  انتخاب  مناسبی برای برش تسمه ها می باشد و از آنها برای ساخت تسمه  در  فرآیند پخت  بدنه  تسمه  چند لایه  PK استفاده می‌شود.

جاکت اتوکلاوی  پخت  تسمه ها لاستیکی

برای فرآیند پخت تسمه V شکل با فشار بالا  نیاز است . قالب از  جنس فولاد مخصوص است و  کیفیت محصول  دارای پایدار  برای محیط کاری با فشار بالا مناسب است.

قالب پخت اتو کلاوی تسمه V شکل

برای فرآیند پخت تسمه‌های V شکل با اتوکلاو استفاده می‌شود. قالب برای فرآیند ولکانیزاسیون مخزن تسمه V شکل مناسب است. این قالب پس از عملیات حرارتی حرفه‌ای، دارای ویژگی‌های کیفیت پایدار محصول، ظاهر زیبا و دقت ابعادی بالا است. این قالب ها انتخابی مناسب  برای ساخت  تسمه V شکل کوتاه است.
